源创静止式 进相器。

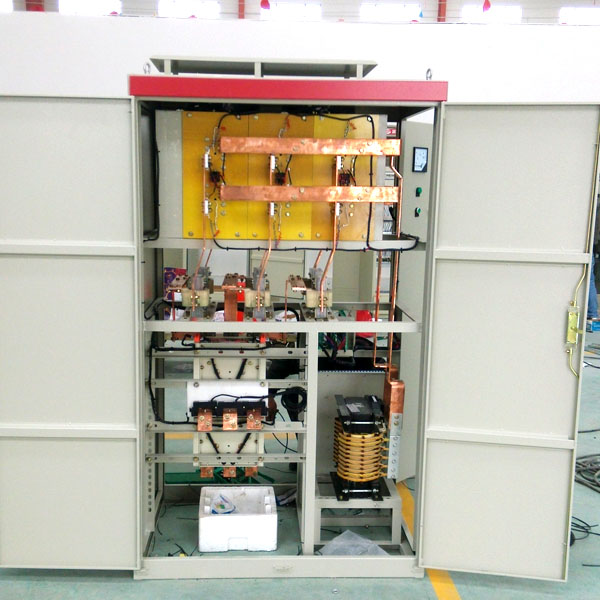

LP系列 静止式进相器，主要是由四大单元组成，进退相机构，信号采集与单片机处理单元，晶闸管变频装置，及操作控制回路。进退源创相机构的作用，是进相补偿时，将 电机 转子切换到源创进相器．退相不补偿或进相器出现故障时，将电机转子切换到源创电机 起动器，的星点短接 接触器上，防止转子开路。



信号采集与单片机处理，单元的作用是从采集工，频电压的信号和源创电机转子电流，的信号后进行处理，给晶闸管发出触发信号，同时监测工作情况，做出自诊断。源创变频装置是根据触发信号，将源创工频电源变为与转子，电流同频率的附加电势。操作控制回路是用来进，行进、退相操作和故障自动退相的。

源创 变负载进相器。

源创LVP系列变负载进相器，串接在电机转子回路中，通过采集电机的运行电流、电压信号判断电机的运行状态，并将此状态信息与转子电流传感器，采集到的转子源创电流信号及工频，电压提供的同步信号，同时送入源创单片机进行处理，根据电机的运行状，态自动调整补偿量，实现源创动态补偿。




适时发出的触发指令并经，过触源创发板的放大，控制由12只晶闸管组成，的交—－交源创变频装置，将工频电源变为和，转子电流同频率，并且相位超前的电势叠，加到源创电机转子回路中，改变转子电流与转子，电压的相位关系，通过源创磁场进而改变电机，定子电流与定子电压的相位关系，减小功率因数角，最终使电机本身的功率因数得以提高，定子电流得以下降，达到对电机补偿的目的。

源创基本维护。

1. 要经常检查进相，源创冷却风机是否停转，若停转则及时退相， 检修或更换风机，以免烧坏源创 可控硅。

2.要定期检修源创进相器，内的两个大接触器的触头，以延长接触器的使用寿命，保障进相器及电动机安全运行。

3.要定期吹扫、清理源创进相器，内的灰尘，以免过多的积灰影响进相器，内源创 变压器的正常散热，和控制单元的正常工作，尤其在源创进相器停用一段时间又重新起用时，必须清理。

检修指南

进相器注意。

1.源创进相的检修，必须由技术人员进行，严禁操作工随意处置。

2. 源创进相器故障的查找，顺序为：先查弱电、后查强电。即先检查控制单元，(控制板)是否正常，控制单元正常后，再查强电控制回路的故障。

3. 因检修控制板而，要插、拔控制板时，应关断进相器内的单相空气 开关，(不影响主电机工作)。严禁 带电操作。而且，插入时不得用力，过大、过猛，以免插坏插针。
