静止无功发生器（SVG）的基本概念是将三相积放链整流电路根据电抗器立即串联在电力网上，适度地调整桥式电路沟通交流侧输出工作电压的位置和幅度值或是立即操纵其沟通交流侧电流量，就能够 使该电源电路传出符合要求的无功电流量，以考虑系统软件无功赔偿的目地。

即时追踪系统软件无功输出功率转变，线形赔偿，保证系统软件功率因素時刻维持在0.99，溶性理性双重的无功赔偿范畴，依据系统软件无功转变，即时调整，保证系统软件不容易出現过补欠补难题；主动型赔偿輸出，防止传统式无功赔偿机器设备普遍的串联谐振、谐波变大、低压赔偿高效率劣等难题。

选用参数化设计，扩充维护保养简易，布线便捷，灵便配备，安裝方便快捷，适用挂壁式、机架式安裝，可融入不一样标准的当场要求。

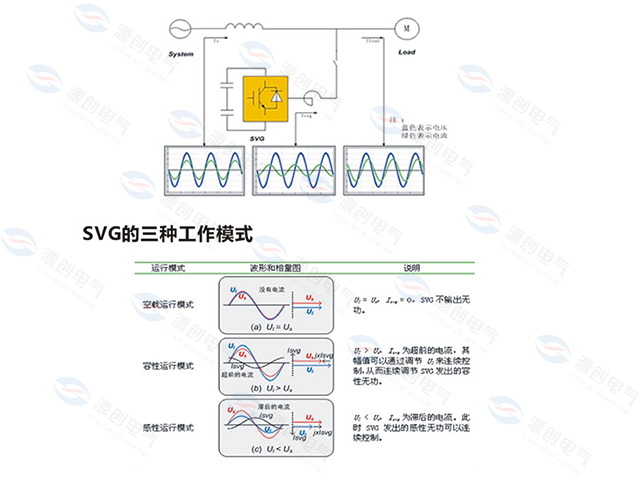

一、工作原理

静止不动无功产生器(别称SVG)的基本概念是将自换相桥式电路根据电抗器立即串联在电力网上，适度地调整桥式电路沟通交流侧輸出工作电压的位置和幅度值或是立即操纵其沟通交流侧电流量，就能够 使该电源电路传出符合要求的无功电流量，保持动态性无功赔偿的目地。

二、技术特性

1.响应时间快，全赔偿响应时间≤10ms

2.低次谐波赔偿工作能力，可开展赔偿3-13次谐波赔偿

3.三相不平衡赔偿工作能力，可系统对三相不平衡开展调整

4.赔偿覆盖面广，赔偿范畴（+1）~（-1）

5.灵便配备，可依据系统软件具体电能质量现况，设定整治优先，将控制模块使用率利润很大化

6.串联连接系统软件，另外具有16种维护作用，多方位维护机器设备安全性与系统优化

7.电脑操作系统情感化设计，简易通俗易懂，并在机器设备內部内嵌pdf操作指南，随时随地查寻.

三、性能参数

SVG系列静止无功发生器
基本参数
设备容量	30kVar	50kVar	75kVar	100kVar
额定电压	304Vac ~ 456Vac
工作频率	50Hz
设备相线制	三相四线制
设备功能
无功补偿范围	（1 ~ -1）容性感性双向补偿
快速响应时间	≤40us
全响应时间	≤10ms
滤波功能	具备3/5/7/9/11/13次谐波滤除能力
三相不平衡调节	具备三相不平衡调节能力
保护功能	电网过压、欠压、缺相、三相瞬时过流、三相延时过流、母线过压、母线欠压、过热、风机故障、电源故障、限流保护、频率保护、熔丝故障
集中监控	可选配10In 集中监控触摸屏，每台集中监控触摸屏很多管理6台SVG模块
通讯功能	RS 485通讯 MODBUS通讯规约
基本特性
安装方式	壁挂/机架
进线方式	上进线/后进线
冷却方式	智能风冷
噪音	＜60dB，背景噪音小于40dB
防护等级	IP 20
环境温度	-10℃~+45℃
相对湿度	≤95%，无凝露
海拔高度	2000m，更高海拔降容使用
外形尺寸（mm）	500*500*190	500*500*190	500*500*190	500*500*250
