那么其实 我们很多时候并不是很 了解这个设备，那么下面我们就要具体的 分析这个设备了，那么如何分析这个设备呢，其实针对这设备我们必须要掌握 kyn28A-12 高压 开关柜（ 10KV）电路结构分析。

那么下面我们就针对这个KYN28A-12高压 开关柜（10KV）电路结构分析问题来分析 一下吧。

源创 电气告诉大家铠装型移开式交流金属封闭 开关设备KYN28A-12 高压 开关柜（全称：铠装型移开式交流金属封闭开关设备）系三相交流50Hz的户内成套 配电装置，用 于接受和分配3.6-12 千伏的网络电能并对电路实行控制保护及监测。本开关柜能满足GB3906、DL404、IEC-298 等标准要求，并具有防止误操作 断路器，防止带负荷推拉手车，防止 带电关合接地开关，防止接地开关在接地位置送电和防止误入带电间隔，即简称的“ 五防功能”。它既能配用ZN63A（即VSI）真空断路器，也可配置进口VD4 真空断路器。

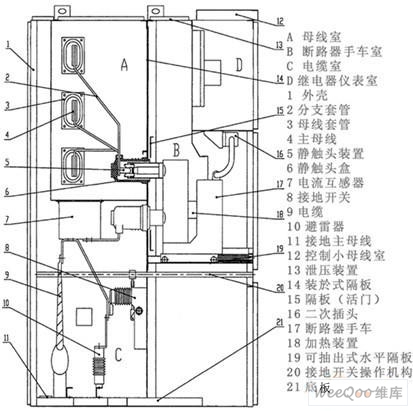

源创电气告诉大家开关柜按GB3906-91《3-35KV交流金属封闭开关设备》设计。整体由柜体和中置式可抽出部件（即手车）两 大部分组成，开关柜的结构示意图见图1。柜体分隔为四个独立小室(A:母线室,B:断路器手车室,C: 电缆室,D: 继电器仪表室)，当断路器室门打开时具有架空进出线、电缆进出线及其它功能方案，经排列、组合后能成为各种主结线方案的配电装置。本开关柜可以从正面进行安装调试和维护，即保证了安全性；又提高了灵活性，体积小，减少了占地面积。
一、源创电气告诉大家 KYN28-12高压开关柜结构概述：
1、基本结构：

开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构。开关柜及安装的 电气元件参见结构示意图。
2、源创电气告诉大家 外壳和隔板：
开关柜的外壳和隔板由优质钢板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。三个高压室的顶部都装有泄压装置。出现内部故障 时，高压室内气压升高，由于柜门已可靠密封，高压气体将通过泄压装置泄压。相邻的开关柜由各自的侧板隔开，拼柜后仍有空气缓冲层，可以防止开关柜被故障电 弧贯穿熔化。继电器仪表室D装配成独立隔室，与高压区域分隔开。隔板将断路器手车室B和电缆室C隔开，即使断路器手车移开（此时活门会自动关闭），也能防 止操作者触及母线室A和电缆室C内的带电部分。卸下紧固螺栓就可移开水平隔板，便于电缆密封终端的安装。
3 、源创电气告诉大家 开关柜内独立的小室：
（1）源创电气告诉大家断路器手车室

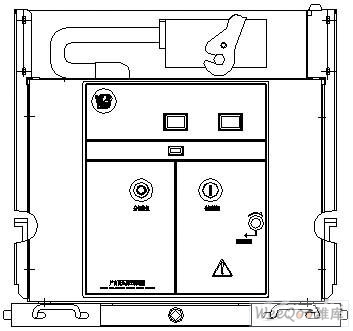

断路器手车装在有导轨的断路器手车室B内，其示意图如图2所示。可在运行、试验/隔离两个不同位置之间移动。当手车从运行位置向试验/隔离位置移动时，活 门会自动盖住静触头，反向运行则打开。手车能在开关柜门关闭的情况下操作，通过门上的观察窗可以看到手车的位置、手车上的ON（断路器合闸）/OFF（断 路器分闸）按钮、合分闸状态指示器和储能/释放状况指示器。

手车可采用手动进行移动。框架由合金钢板拼装而成，上面装断路器和其他设备。具有弹簧触头系统的触臂装在断路器的极柱上，当手车插入到运行位置时起 电气联接作用。手车于开关柜之间的信号、保护和控制线，用一个控制线插头联接。手车刚插入开关柜就固定在试验/隔离位置，同时也可靠地联接到开关柜的接地 系统。手车的所在位置，能通过观察窗或装在 低压室面板上的手车电气位置指示器看到。
（2）源创电气告诉大家母线室
母线从一个开关柜引至另一个开关柜，通过分支母线和套管固定。矩形的分支母线直接用螺栓联接到主母线上，不需任何联接夹。所有母线和分支母线都用热缩套管覆盖。套管板和套管将柜与柜之间的母线隔离起来，并有支撑作用。对电动应力大的开关柜，一般需要这种支持。
（3）源创电气告诉大家电缆室
电流 互感器和接地开关装在电缆室后部。电缆室也可安装 避雷器。当电缆室门打开后，有足够的空间供施工人员进入柜内安装电缆（最多可并接6根）。盖在电缆入口处的底板可采用非导磁的不锈钢板，是开缝的，可拆卸的，便于现场施工。底板中穿越一、二次电缆的变径密封圈开孔应与所装电缆相适应，以防小动物进入。
（4）源创电气告诉大家继电器仪表室
开关柜的二次元件装在低压室内及门上。控制线线槽空间宽裕，并有盖板，左侧线槽用来引入和引出柜间连线，右侧线槽用来敷设开关柜内部连线。低压室侧板上有控制线穿越孔，以便控制电源的联接。
