高压带电显示器是一块仪表，上面就是三个指示灯，代表三相，背后的接线端子有四个头，三个是来自于传感器，一根接地。

传感器一端接某相高压，另一端要与配电柜外壳可靠连接地。

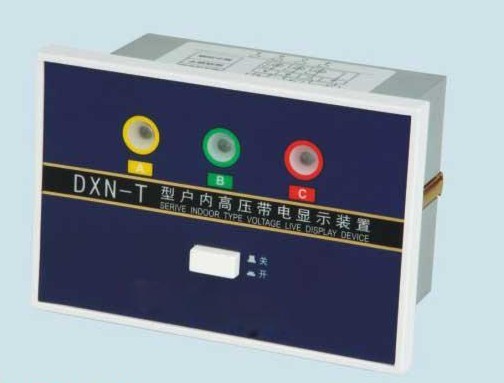

高压带电显示器装置一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方，防止电气误操作， 该系列装置须符合中华人民共和国电力行业标准DL/T 538-2006 《高压带电显示装置》的标准。带电显示器的外型见下图，有的可以与电磁锁集成一体。

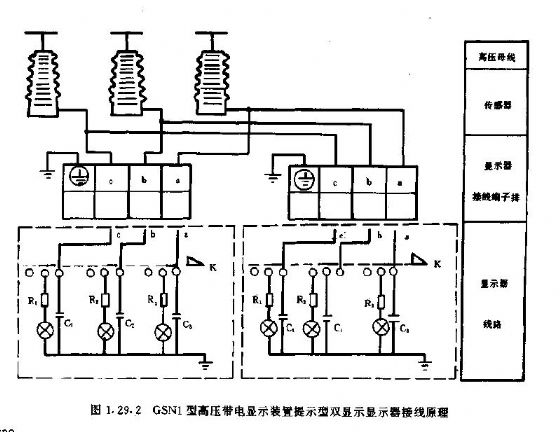

高压带电显示器装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式（非接触式）测量，其工作原理框图如图所示；

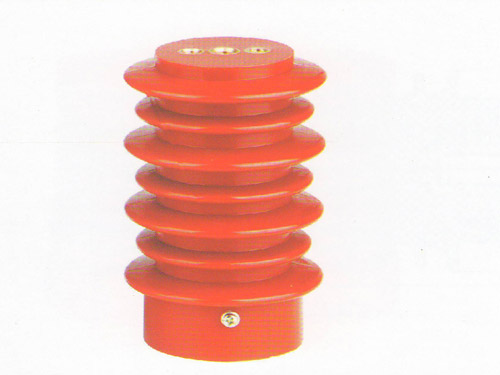

高压带电显示器装置由传感器、显示器二部分组成。传感器共三支，分别对准“A、B、C”三相带电体，与高压带电体无直接接触，并保持一定的安全距离。它接受高压带电体电场信号，并传送给显示器进行比较判断：

当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号；

当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作；

带电显示器采用分相控制，任何一相带电时。即闪光报警，并输出强制闭锁信号，当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态；

显示器上设有“自检” 功能，即可自动检测传感器和显示器的各种功能模块在装置发生任何故障时，“电源”指示灯闪亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持闭锁状态。

GSN-T,DXN-10T,GSN-10T,DXN-12T,DXN-35T型,10KV,户内高压带电显示装置,可含传感器
DXN-T带电显示器是一种直接安装在室内电气设备上,直观显示出电气设备是否带有运行电压的提示性安全装置.当设备带有运行电压时,该显示器显示窗发出闪光,警示人们高压设备带电.无电时则无指示.一般安装在进线母线、断路器、主变、开关柜、GIS组合电器及其它需要显示的是否带电的地方.户内高压带电显示器装置由三个传感器和一个显示器经导线连接组成。

适用于额定频率50Hz，额定电压40.5KV以下的户内高压电气设备上，既可放映回路带电状况。
DXN-T执行标准
DL/T538 《高压带电显示装置》
DL/T593《高压开关设备和控制设备标准的共用技术要求》
JB/T10305 《3.6KV~40.5KV高压设备用户内有机材料支柱绝缘子条件》
GB/T7354 《局部放电测量》
验电/核相
DXN-T显示器上的验电／核相端口提供外接检测端口，需要配合验电／核相器DXN-C使用。
验电／核相器插入到验电端的接地端口和其它相序端口，若有显示表示测试相序带电。
验电／核相器插入到两台开关设备验电端的同一相序，若没有显示表示测试的相序相同。

项　目　名　称				单位	数据
传感器	额定电压			KV	3	6	10	20	27.5	35
	最高工作电压Um				3.5	6.9	11.5	31.5	40.5
	额定频率			Hz	50
	绝缘水平	工频耐受电压(有效值)	一次对二次对地	KV	25	32	42	65	80	100
		雷电冲击耐受电压(峰值)			40	60	75	125	185	185
		局部放电量1.1*Um/√3		PC	≤10
	抗弯强度			KN	8
显示器	氖灯启辉电压			KV	0.52		0.87	1.73	2.38	3.03
	闭锁启控电压				1.95	3.9	6.5	13	17.88	22.75
	二次闭锁电源电压			V	∽220 　　　　－10
