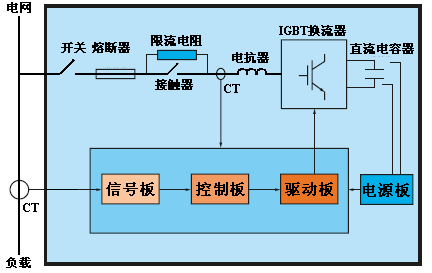

输入 开关合闸后， XDAPF通过限流 电阻对直流 电容器充电。当直流母线电压达到额定值后，充电 接触器闭合，装置开始 工作。

直流电容器为储能元件并通过IGBT 逆变器和接口 电抗器向 电网输出 补偿电流；直流电容同时通过电源板为信号板、控制板和驱动板提供工作电源。

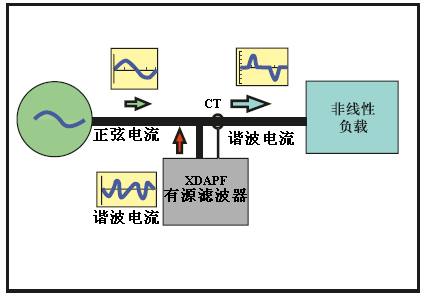

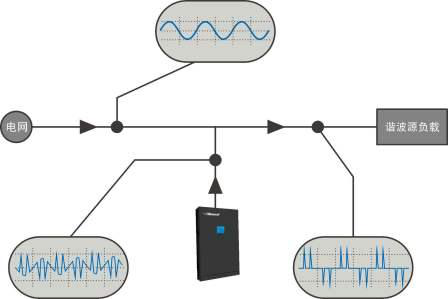

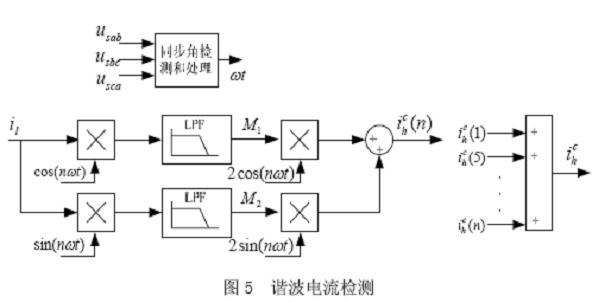

XD APF通过外部CT测量负载电流或电网电流送到信号板进行处理，控制板完成负荷 谐波电流的计算和谐波电流补偿的闭环控制，并产生PWM驱动信号到驱动板，驱动板驱动逆变器的IGBT从而将所需的补偿电流输出到电网，完成谐波滤除的功能。
