并联电容器组的接线方式

发布时间:2017-05-15

浏览量:0

发布人:未知

电容器接线通常分为 三角形和星形两种方式。此外,还有双三角形和双星形之分。
三角形接线的电容器直接承受线间电压,任何一台电容器因故障被击穿时,就形成两相短路,故障电流很大,如果故障不能迅速切除,故障电流和电弧将使绝缘介质分解产生气体,使油箱爆炸,并波及邻近的电容器。因此这种接线已经很少在 10KV系统中使用,只是在380V 配电系统中有少量使用。
高压电力网中,星形接线的电容器组目前在国内外得到 广泛应用。星形接线电容器的极间电压是 电网的相电压,绝缘承受的电压较低,电容器的制造设计可以选择较低的 工作场强。当电容器组中有一台电容器因故障击穿短路时,由于其余两健全相的阻抗限制,故障电流将减小到一定范围,并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰,建设费用经济,当应用到更高电压等级时,这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。少数电容器故障击穿短路后,单台的保护 熔丝可以将故障电容器迅速切除,不致造成电容器爆炸。
由于上述优点,各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外,双星形接线也在国内外得到广泛应用。所谓双星形接线,是将电容器平均分为两个电容相等或相近的星形接线电容器组,并联到电网母线,两组电容器的中性点之间经过一台低变比的电流 互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置,当电容器故障击穿切除后,会产生不平衡电流,使保护装置动作将电源断开,这种保护方式简单有效,不受系统电压不平衡或接地故障的影响。
大容量的电容器组,如单台容量较小,每相并联台数较多者可以选择双星形接线。如电压等级较高,每相串联段数较多,为简化结构布局,宜采用单星形接线。
电容器一次侧接有串联 电抗器和并联放电线圈。放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。由于电容器组需要经常进行投入、切除操作,其间隔可能很短,电容器组断开电源后,其电极间储存有大量电荷,不能自行很快消失,在短时间内,其极间有很高的直流电压,待再次合闸送电时,造成电压叠加,将会产生很高的过电压,危及电容器和系统的安全运行。因此,必须安装放电线圈,将它和电容器并联,形成感容并联谐振电路,使电能在谐振中消耗掉。放电线圈应能在电容器断开电源5s内将电容器端电压下降到50V。
对串联 电抗器的作用, 我们一下重点介绍:
三角形接线的电容器直接承受线间电压,任何一台电容器因故障被击穿时,就形成两相短路,故障电流很大,如果故障不能迅速切除,故障电流和电弧将使绝缘介质分解产生气体,使油箱爆炸,并波及邻近的电容器。因此这种接线已经很少在10kV系统中使用,只是在380V 配电系统中有少量使用。
在高压电力网中,星形接线的电容器组目前在国内外得到广泛应用。星形接线电容器的极间电压是电网的相电压,绝缘承受的电压较低,电容器的制造设计可以选择较低的工作场强。当电容器组中有一台电容器因故障击穿短路时,由于其余两健全相的阻抗限制,故障电流将减小到一定范围,并使故障影响减轻。
星形接线的电容器组结构比较简单、清晰,建设费用经济,当应用到更高电压等级时,这种接线更为有利。
星形接线的最大优点是可以选择多种保护方式。少数电容器故障击穿短路后,单台的保护熔丝可以将故障电容器迅速切除,不致造成电容器爆炸。
由于上述优点,各电压等级的高压电容器组现已普遍采用星形接线。
高压电力系统的电容器组除广泛采用星形接线外,双星形接线也在国内外得到广泛应用。所谓双星形接线,是将电容器平均分为两个电容相等或相近的星形接线电容器组,并联到电网母线,两组电容器的中性点之间经过一台低变比的 电流互感器连接起来。
这种接线可以利用其中性点连接的电流保护装置,当电容器故障击穿切除后,会产生不平衡电流,使保护装置动作将电源断开,这种保护方式简单有效,不受系统电压不平衡或接地故障的影响。
大容量的电容器组,如单台容量较小,每相并联台数较多者可以选择双星形接线。如电压等级较高,每相串联段数较多,为简化结构布局,宜采用单星形接线。
电容器一次侧接有串联电抗器和并联放电线圈。放电线圈的作用是将断开电源后的电容器上的电荷迅速、可靠地释放掉。由于电容器组需要经常进行投入、切除操作,其间隔可能很短,电容器组断开电源后,其电极间储存有大量电荷,不能自行很快消失,在短时间内,其极间有很高的直流电压,待再次合闸送电时,造成电压叠加,将会产生很高的过电压,危及电容器和系统的安全运行。因此,必须安装放电线圈,将它和电容器并联,形成感容并联谐振电路,使电能在谐振中消耗掉。放电线圈应能在电容器断开电源5s内将电容器端电压下降到50V。
对串联电抗器的作用,我们做一下重点介绍:
当电容器回路呈电容性时,由于电容器的“ 补偿”作用,电容器回路在 谐波电压作用下,将产生的谐波电流流入系统,这时将使系统谐波电流扩大,并使母线电压波形发生畸变。
也就是说,仅当电容器回路对谐波呈电感性时,才不会发生对系统的谐波放大。

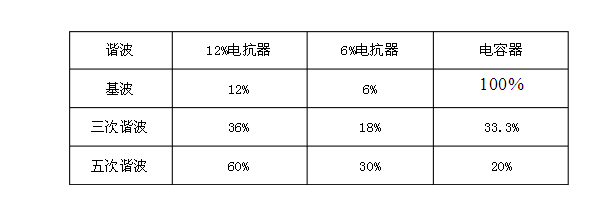

变电站母线上既有串大电抗的电容器组又有串小电抗的电容器组时,电容器组回路各元件对谐波的阻抗如表1:



由表1可见,串12%电抗的电容器回路对3次和5次谐波均呈电感性。
而串6%电抗器的电容器回路对5次谐波呈电感性,而对3次谐波却呈电容性。
也就是说,串6%电抗的电容器组会在抑制5次谐波的同时,放大3次谐波,如果此时系统恰有较大的3次谐波分量,谐波电流就会造成电容器组过电流,使电容器过热、振动和发出异音,严重时将造成熔断器熔断甚至烧损电容器。如果该容性回路与系统感抗出现不利组合,还会引发谐振。造成严重后果。
回避上述隐患的办法是:在电容器组投停顺序上作出规定,当母线具有2组以上电容器组时,电容器组的投停顺序应按所串电抗器百分电抗大小匹配进行。即:电抗值大的先投,回避对可能存在的3次谐波的放大效应,使3次、5次谐波均受到抑制后,再投入串小电抗电容器组,停用时相反。在并联电容器组操作规定和并联电容器组保护及VQC装置的整定时,均应遵守这一原则。
