（1）、10KV高压
开关柜移开式或手车式（用Y表示）：表示柜内的主要
电器元件（如：断路器）是安装在可抽出的手车上的，由于手车柜有很好的互换性，因此可以大大提高供电的
可靠性，常用的手车类型有：隔离手车、计量手车、断路器手车、PT手车、
电容器手车和所用变手车等，如：
kyn28A-12
高压开关柜。
（2）、10KV高压开关柜固定式（用G表示）：表示柜内的所有电器元件（如：断路器或
负荷开关等）均为固定安装的，
固定式开关柜较为简单经济，如：
XGN2-12高压开关柜、
GG-1A高压开关柜等。
b)、按安装地点分
按安装地点分为户内和户外
（1）、10KV高压开关柜用于户内（用N表示）：表示只能在户内安装使用，如：
KYN28A-12高压开关柜
。
（2）、10KV高压开关柜用于户外（用W表示）：表示可以在户外安装使用，如：XLW等开关柜。
c)、10KV高压开关柜
按柜体结构分
按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜、金属封闭
箱式开关柜和敞开式开关柜四大类。
（1）、10KV高压开关柜金属封闭铠装式开关柜（用字母K来表示）：主要组成部件（例如：断路器、
互感器、母线等）分别装在接地的用金属隔板隔开的隔室中的金属封闭
开关设备。如：KYN28A-型高压开关柜。
（2）、10KV高压开关柜金属封闭间隔式开关柜（用字母J来表示）：与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。如JYN2-型高压开关柜。
（3）、10KV高压开关柜金属封闭箱式开关柜（用字母X来表示）：开关柜
外壳为金属封闭式的开关设备。如XGN2-型高压开关柜。
（4）、敞开式开关柜：无防护等级要求，外壳有部分是敞开的开关设备。如GG-1A(F)型高压开关柜。

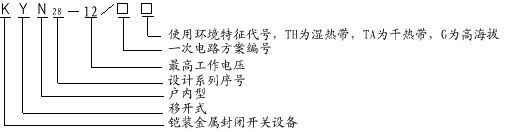

a)、KYN28A-12
KYN28A-型户内金属铠装抽出式开关设备主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量之用。有完善的五防功能。
b)、XGN2-12
XGN2-箱型固定式金属封闭开关设备,是用于3-10kV三相交流50Hz作为单母线和单母线分段系统接受与分配电能的装置，特别适用于频繁操作的场所。主要用于发电厂、工矿企事业配电以及电力系统的二次变电站的受电、送电及大型电动机的起动等。实行控制、保护、实时监控和测量。柜体为全组装式结构,有完善的五防功能。

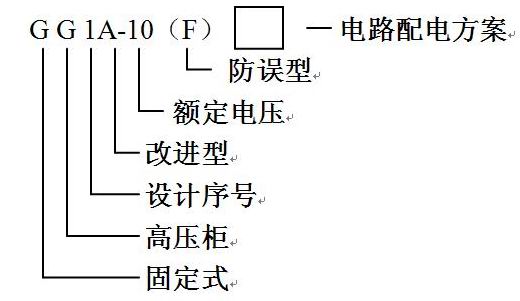

c)、GG1A-10（F）
GG1A-10(F)固定式高压开关柜适用于3-10kV三相交流50Hz系统中作为接受与分配电能之用，并具有对电路进行控制、保护和监测等功能。适用于频繁操作的场所，其母线系统为单母线及单母线分段。
本柜体为焊接式结构,有完备的机械“五防”功能,经过多年的生产,积累了丰富的技术及运行经验,不断改进柜体开断电流可做结构,完善产品性能，现如今柜体最大额定电流可做到4000A, 开断电流最大到40kA，由于该产品电流等级大，母线结构多样，停电
检修操作方便,柜内空间大,所以在许多变电站得到了
广泛应用。

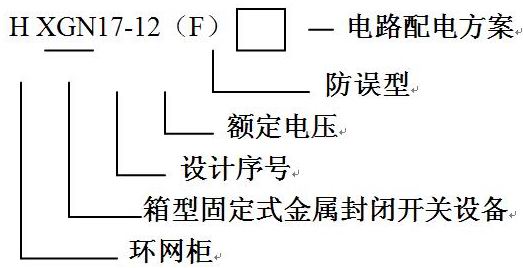

d)、HXGN17-12
HXGN17-型高压开关柜(简称环网柜)，系三相交流额定电压10kV、额定频率50Hz的户内箱式交流金属封闭开关设备。适用于工厂、车间、小区住宅、高层建筑等场所的配电系统、环网供电或双电源辐射供电系统，起接受、分配和保护作用，也适用于箱式变电站中。
