很多时候 我们不是很 了解这个绕线式 电机轻载启动方式串 电阻启动和频敏 变阻器， 那么我们就需要好好的掌握住他的技术，那么下面我们来讲解 一下这个技术吧。

绕线式电动机与鼠笼式电动机的主要区别是绕线式电动机的 转子采用三相对称绕组，电机轻载启动时通常采用转子串电阻启动法，也有部分绕线式电动机采用频敏变阻器启动。为此三相对称绕组均采用星形接法。

转子串电阻启动

绕线式电动机转子串电阻启动线路图

如上图所示，在绕线式电动机的转子电路中每相串入可以均匀调节的变阻器，称启动变阻器。启动开始时，手柄位于图“启动电阻”所指的位置，此时全部电阻串在转子电路中，随着电动机转速的升高，逐渐将手柄按顺时针方向转动，则串入转子电路中的电阻逐渐减小，当电阻被全部切除（电阻为零）时，电动机启动即告结束。

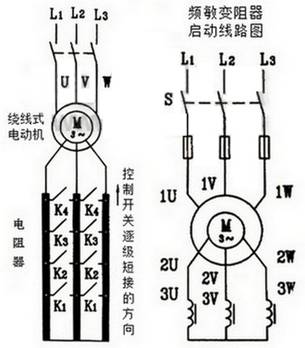

此法一般用于小容量的绕线式电动机上，当电动机容量稍大时则采用下图（左）中所示的电路，此时电阻不是均匀的减小而是通过 接触器触头或凸轮 控制器触头的开闭有级的切除电阻。这种启动方法的优点是不仅能减小电动机启动电流，而且能使启动转矩保持在较大的范围内，所以在需要重载启动的设备，如桥式起重机、卷场机、龙门吊车等上面被 广泛采用。

以上串电阻启动方法的缺点是所需启动设备较多，启动时有一部分能量消耗在启动电阻上，而且启动级数较少，因而出现了下面的频敏变阻器启动法。

频敏变阻器启动

频敏变阻器是一种有独特结构的新型无触点原件，其外部结构与三相 电抗器相似，即由三个铁心柱和三个绕组组成，三个绕组接成星形，并通过滑环和电刷与绕线式电动机三相转子绕组相连，如下图（右边部分）。

频敏变阻器启动接 线图

它的阻抗随着转子电流频率的变化而变化，所以叫频敏变阻器。刚开始启动时，电动机转速很低，转子的频率很大，随着电动机转速上升， 变压器的阻抗随着转子电流频率的降低而自动减小，所以启动平稳性能好。启动结束后，把频敏变阻器从电路中切除。

这种启动方法的优点是结构简单、成本较低、使用寿命长、维护方便，电动机平滑启动。主要不足之处是，功率因素很低，启动转矩并不很大， 通常适用于轻载电动机的启动。
