背景介绍，此为一屋顶 分布式 光伏发电 项目的汇流箱接 线图。

如图所示，此交流汇流箱为4进一出，进线电流61.2A， 断路器额定电流80A，进线 电缆ZRC-YJV-0.6/1kV-3*16。出线电流244.8A，断路器额定电流315A，出现电缆ZRC-YJV-0.6/1kV-3*185。有几个疑问

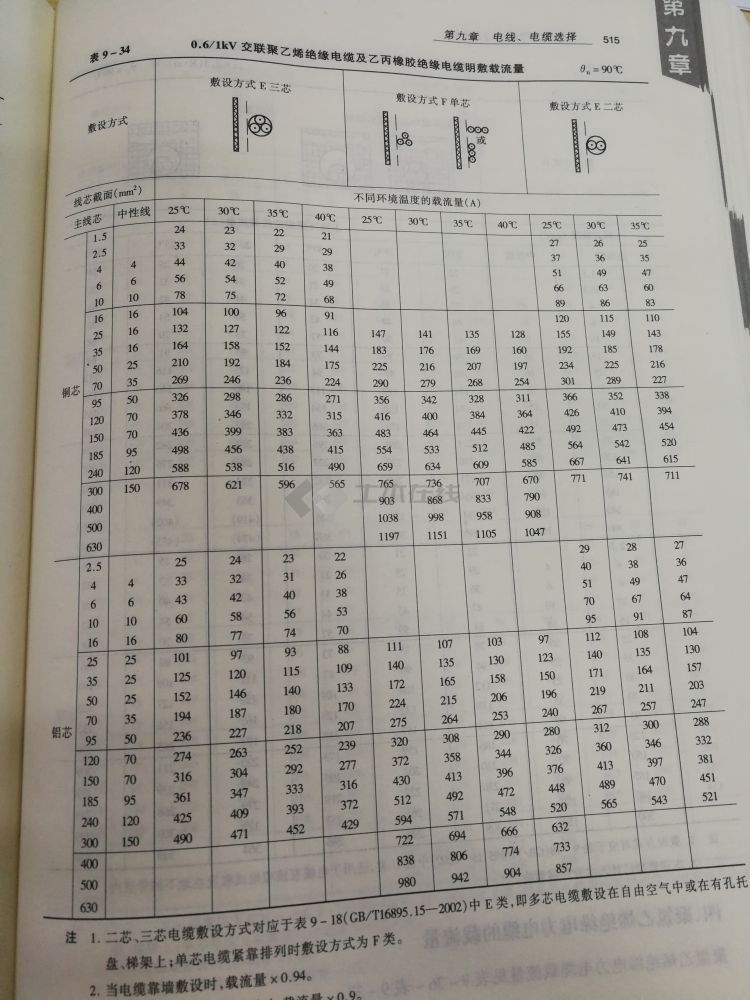

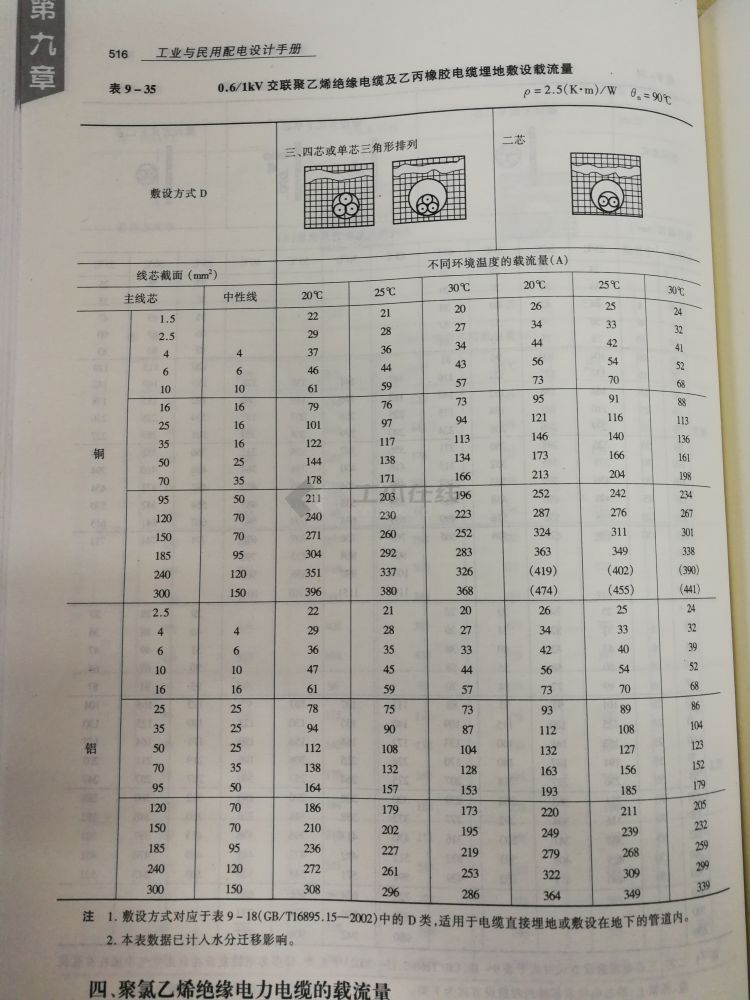

1， 源创电气告诉大家，汇流箱出线电缆选择不带铠，而实际上汇流箱出线要从屋顶下引到厂房路边 箱变 低压侧，要直埋、过路穿管的。而且从工业与 民用 配电设计设计手册来看，电缆明敷和直埋的载流量相差很大，出线电缆按3*185选择可能载流量不够。

2，源创电气告诉大家，浪涌保护器前面加个熔断器是什么道理，100A的选择是否合理 另，之前看到的 开关和电缆 型号的一般选用方法，开关≥计算电流*1.25，计算电流*0.7≥线缆载流量。按这个方法出线电缆载流量要达到350A，如果考虑直埋部分的话，3*185电缆的载流量最多为304A，达不到要求是否要更换为3*240的电缆。 k
