怎样确定一个合理的无功补偿方案？

根据需求确定一个合理的无功补偿方案，一般可以分为以下4个步骤：

一、计算无功功率安装容量

无功功率安装容量可依据下列数据之一计算：

① 功率估算（新建工程）

②电气账单

③ 测量数据

二、确定电容器的安装位置，确定补偿方式

电容补偿的常用方式分为以下几种，每种补偿方式都有各自的优劣势：

①集中补偿：在高低压配电线路中安装并联电容器组；

②分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器；

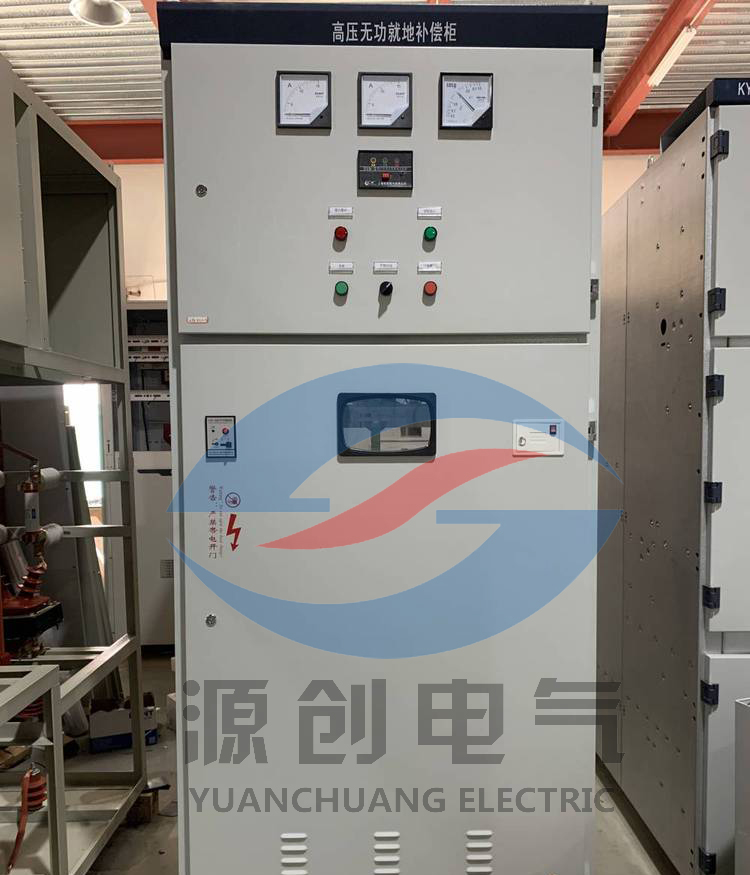

③单台电动机就地补偿：在单台电动机处安装并联电容器等。

加装无功补偿设备，不仅可使功率消耗小，功率因数提高，还可以充分挖掘设备输送功率的潜力。

确定无功补偿容量时，应注意以下两点：

①在轻负荷时要避免过补偿，倒送无功造成功率损耗增加，也是不经济的；

②功率因数越高，每千伏补偿容量减少损耗的作用将变小，通常情况下，将功率因数提高到0.95就是合理补偿。

就三种补偿方式而言，无功就地补偿克服了集中补偿和分组补偿的缺点，是一种较为完善的补偿方式：

①因电容器与电动机直接并联，同时投入或停用，可使无功不倒流，保证用户功率因数始终处于滞后状态，既有利于用户，也有利于电网。

②有利于降低电动机起动电流，减少接触器的火花，提高控制电器工作的可靠性，延长电动机与控制设备的使用寿命。

无功就地补偿的缺点

虽然无功就地补偿区域最大，效果也好，但它总的电容器安装容量比其它两种方式要大，电容器利用率也低，所以不能全面取代高压集中补偿和低压分组补偿。相反，高压集中补偿和低压分组补偿的电容器容量相对较小，利用率也高，且能补偿变压器自身的无功损耗。综上，这三种补偿方式各有应用范围，应结合实际确定使用场合，各司其职。

假设客户要求“电容柜安装于低压配电室”，则可以选择集中补偿的方式。

三、 选择电容器组的控制方式

①电容补偿容量≤ 15% Sn（变压器容量），可以采用定值补偿：无需调节，连接一个定值电容器组即可；

②电容补偿容量> 15% Sn （变压器容量），可采用自动调节补偿：电容器分多步投切，达到所需要求。

变压器容量为800kVA，我们计算的最小补偿容量QC=200KVar，200/800=25%，则我们应该选择自动调节补偿。

四、选择合适电容器（根据工作环境和谐波影响）

① 工作环境：环境温度、湿度、平均寿命、年投切次数 、过电流、电压扰动；

②谐波影响：谐波轻微污染场所、谐波中度污染场所、谐波严重污染场所；

③考虑工作环境：工作环境对电容器的寿命有很大影响，选择电容器时要遵循一些参数，比如环境温度 (ºC)、需要考虑过电流、相关的电压扰动，包括最大的持续过电压值、每年最多的切换运行次数、平均寿命的需求等。

④考虑谐波：根据不同的强度推荐不同的方案，比如标准型电容器：纯电容方案，适用于轻、中度谐波污染环境；调谐型电容器：与调谐电抗器配合使用，适用于重度谐波污染环境(大量非线性负载)。电抗器是必要的，以限制谐波电流循环，同时避免共振；调谐滤波器：当网络中主要都是非线性负载时，要求抑制谐波。基于现场网络测量和计算机仿真，需要特殊设计。
