高压无功补偿主要用于工频3KV，6kV，10KV，35kV，66kV的电力系统进行容性无功补偿和感性无功补偿，用以调整、平衡电网电压，提高功率因数，降低线路损耗，提高电能质量，充分发挥发电、供电设备以及用电设备的生产效率。

集中补偿即将电容器组集中装设在变配电室的母线上，需要无功补偿的时候一次性投入。

特点是补偿效果较差，由于容量固定无法精确补偿，只能补偿母线及高压线路的无功功率，但是投资较少并且便于维护。

我们来了解一下它的结构特点：

　　1、装置由高压开关柜、串联电抗器、氧化锌避雷器及其记录仪、放电线圈、隔离开关、接地开关、高压并联电容器及其专用熔断器、支柱绝缘子、连接母线、围栏和镀锌钢构架等组成。

　　2、无功补偿装置选用户外式一般选用干式空心电抗器户内式一般选用干式铁芯电抗器接装置中性点侧或电源侧,用以限制合闸涌流,抑制高次谐波,改善网络电压波形.电抗器参数选择:抑制合闸涌流,电抗率为一般为0.5%-1%;抑制5次以上谐波,电抗率为4.5~7%;抑制3次以上谐波,电抗率为12~14%。

　　3、氧化锌避雷器并接在电容器组线路上,以限制投切电容器组所引起的操作过电压。

　　4、无功补偿的放电线圈并接于电容器的两端,当电容器组断开电源时,能将电容器两端残余电压在5秒内的电压峰值降至0.1倍额定电压或50V以下。

　　5、喷逐式熔断器与电容器串联,当电容器内部50~70%串联元件击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效地防止故障扩大(通常200KVar以上电容器选用内熔丝保护,以下选用外熔丝保护)。

　　6、根据安装场所及使用环境所配置的电容无功补偿设备(电容器、电抗器等)的布置可分为户外框架式,户内框架式,户外箱式,户内柜式,户外线路补偿等形式。

　　框架式:结构即以框架(包括直梁、横梁和横档等)的零部件,通过螺栓等系列标准件连接而成电容器组构架,其四周为网门,适用于用电设备负载比较稳定的场所,适合于用电环境差的场所,装置具有价格低,运输方便等特点。

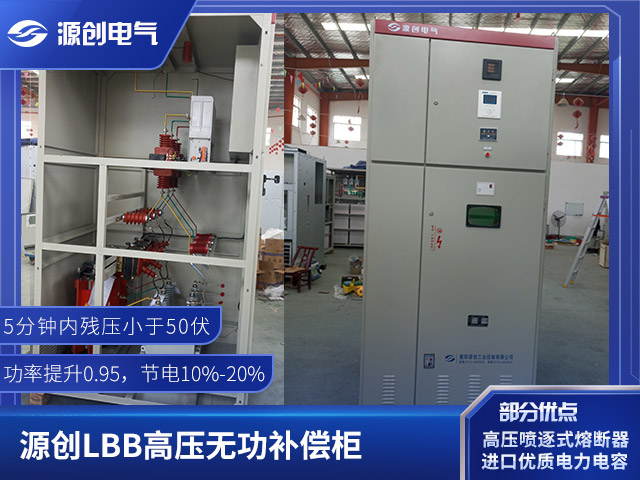

　　柜式:结构即将所配置的元器件均装在类似高压开关柜的构架上,柜门用钢板或镀锌钢板制成.装置由电抗器柜,放电柜和电容器柜等三部分组成.装置具有外观整齐,安装方便等特点。

　　7、6KV或者10kV及以下电压等级的装置,运行电容器外壳直接接地使用.当采用星形接线时,中性点不应接地.24KV或者35kV及以上电压等级的装置,电容器安装在相应电压等级的绝缘平台上,已满足装置对绝缘要求。
