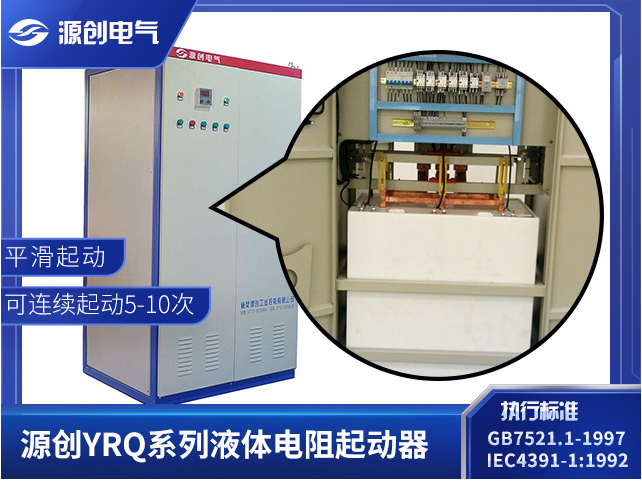

YRQ绕线电机液体电阻启动柜组成部分：

1、水电阻：水是水电阻的主体。由于水的阻性，通电吧，水是液体。进行抗压工作，必须有容器，容器必须绝缘。不然，水阻通电，不漏电,水阻柜为水力阻载盘，水力阻载为聚合物。

2、极板传动部分：为了解决阻力无限减小变化的难题，将阻力水极板设计成可动调整极板间距的结构，由伺服电机带动螺杆传动，将极板设计成可动上可下的极板称为动极板，不可动的极板称为定极板，通过螺杆的旋转运动，将极板活动框结构转换为极板的上下运动，从而实现阻力无极变化。

3、电控部分：需要对极板伺服电机进行控制，需要正反向控制电路，调整电机启动时间，需要对其它设备进行时间逻辑控制电路，需要对其它设备进行联锁，需要对极板上下运动进行限制。马达正反向控制电路增加了初始限制和限制行程开关。设计了初始限位保护和限位保护行程开关作为备用行程保护的伺服电机，采用热继电器作为过载保护，水阻柜的主要成分为水，水温低易结冰，温度高易产生大量蒸汽。两者都不利于水电阻的正常运行，因此配有温控装置；水阻柜 水电阻在运行过程中自然蒸发，水位下降，动极板容易露出水面，因此需要一个液位检测开关；水电阻需要一个旁路开关(短路开关)来结束水电阻的工作；如果是开机故障，也需要一个开机超时的基本功能。

4、箱体部分：水阻柜为一套电器设备，当然，箱体还包括箱体，箱体一般采用8MF型材或角铁焊接，还可定制铝锌板或不锈钢材料，表面静电喷射处理，应满足运输、安装、运行、维修等机械强度要求。能够承受设计规定的热应力和功率产生的额定短路电流，且无损坏，并能根据相关规定可靠地与机柜内接地母线连接的金属结构部件。水阻柜配置方便，在任何情况下都不会影响操作性能，柜体空间符合维修要求。水阻柜上装有继电器，可防止断路器或其它电器由于振动而误动。机柜的结构允许电缆从底部进入机柜。箱子的盖子安装有通向柜顶的蒸汽排出管道，避免了水汽急剧聚集引起爆炸。
