YRQ绕线电机水阻柜起动原理图

水阻柜在电机设备工作中作用越来越大，下面的原理图能够更加明白水阻柜的整个起动过程。

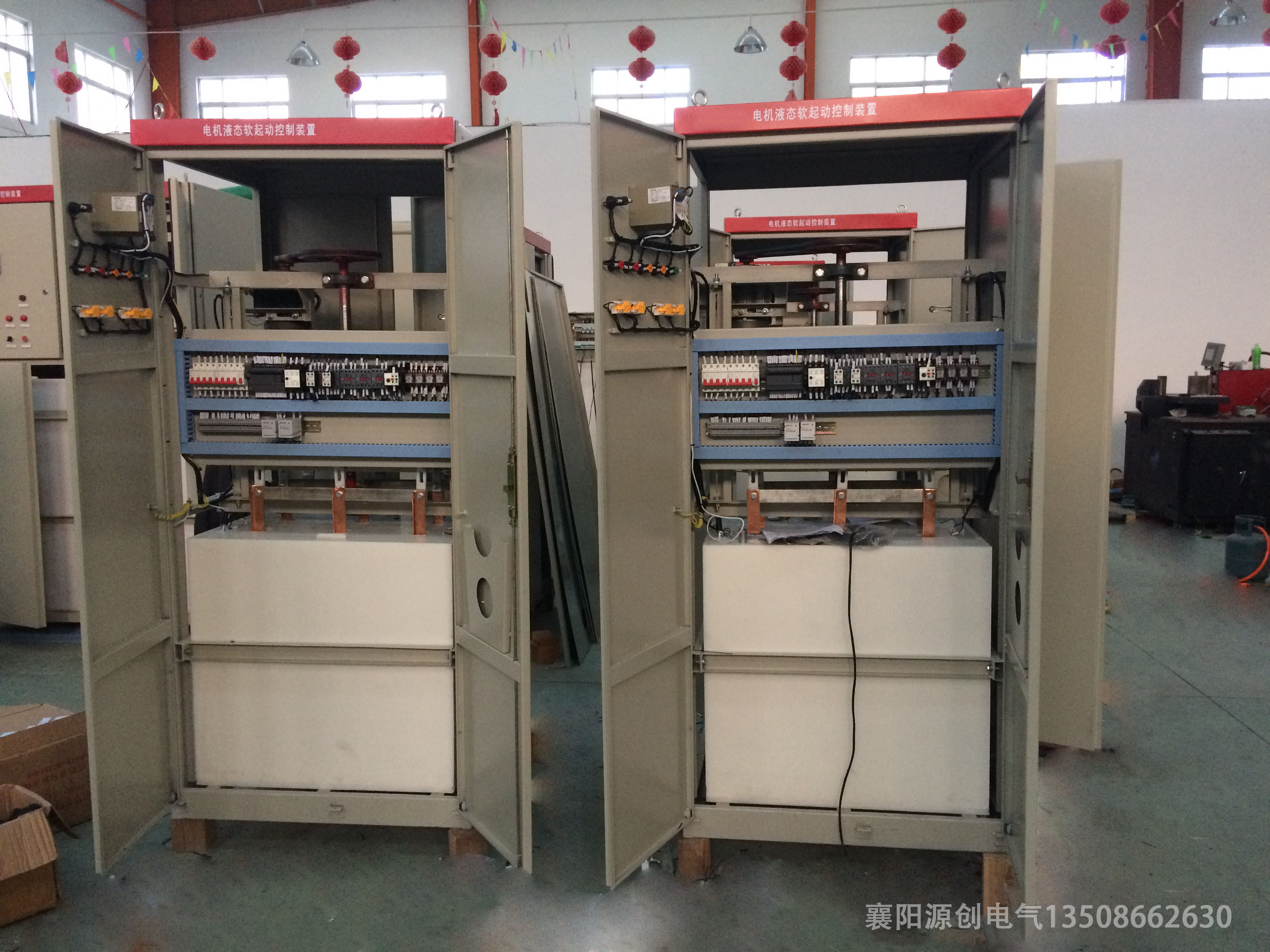

一、水阻柜工作原理

水阻柜的工作原理是通过在电机转子回路串入水电阻，接收到起动信号后水电阻自动无级调整电阻阻值始终满足电机机械特性对串入电阻值的要求,从而使电动机在获得最大起动转矩及最小起动电流的情况下无冲击的均匀升速，平滑起动，即随着主电动机的起动，装置自动改变液体电阻动、定极之间的间距,使电阻线性均匀减小，电动机端电压均匀提高的一种起动方式，起动结束后转子回路自动短接。其结构简单，可靠性强，而且经济实用，维护性强。

对于绕线式异步电动机来说，当电网电压及频率不变时，在转子回路中串入随电动机转速增加而相应减小的起动电阻后，---方面可以减小起动电流，另-方面又可以始终获得较大的起动转矩。YRQ系列液体电阻起动器就是利用这一原理来起动的，以特种介质的水溶液作为电阻，在特殊设计的液阻箱中引入极板作电极将电阻星型连接后串入电机转子回路中，起动器接到电机起动信号时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使串入转子回路的液体电阻由大到小作无极变化，当电阻变化到最小时，短接接触器闭合，使电机转子星点直接短接，从而使电机低电流大转矩平滑起动。

二、水阻柜启动原理图

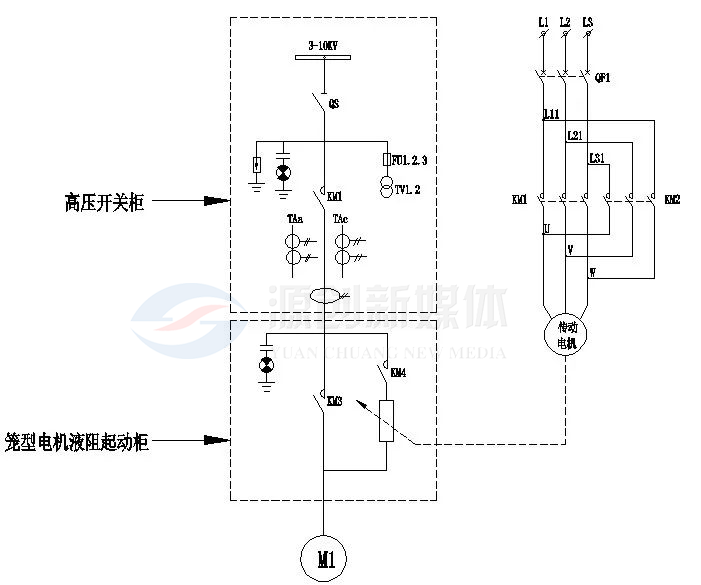

现以一台10KV绕线电机为例，工作原理如下图所示：

电机开关柜合闸的同时，,水阻柜接到真空断路器运行信号动极板自上而下开始运行,在设定的时间内电阻值逐渐下降,当电阻接近于零时,安装在水阻柜内的真空接触器吸合,电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待下一次起动。如水阻柜在预定的时间内没有完成启动，就会发出一一个故障报警信号，自动切断开关柜,确保电机不开路。
