水电阻启动柜安装与连线、调试、操作说明

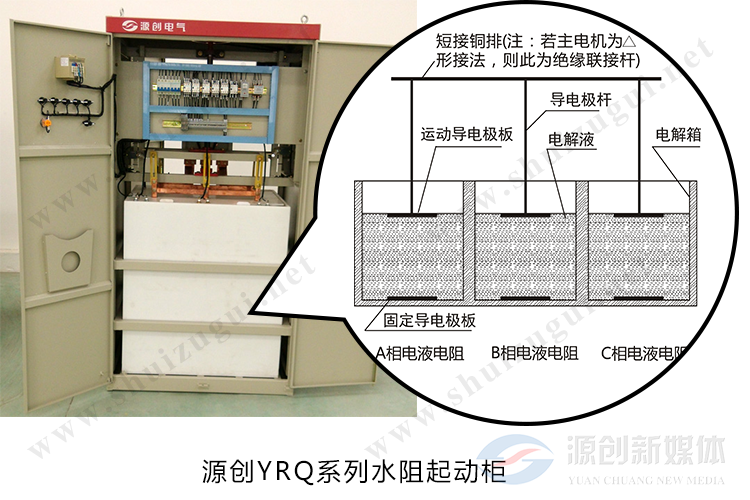

YRQ型水电阻启动柜，我公司生产专业的水电阻启动柜，襄阳源创电气向您推荐水电阻启动柜，液体电阻启动柜，水阻柜，液阻柜。

一、水电阻启动柜安装与连线：

1、电柜应安装在可泄水的水泥基础上，确保电柜与水平面垂直，柜体紧固于基础上的槽钢上，且电柜下方应有电缆沟。

2、按照电气原理图将电动机转子电缆线（电缆线能承载足够的电流）引入电柜并连接好，同时接好联锁控制线。

3、检查接线是否正确，紧固件是否松动。

4、检查液体电阻极板对地绝缘电阻应5MΩ。

二、水电阻启动柜调试：

配制电阻液，请按照以下三个步骤依次进行：1、各隔槽中注入八成的纯净水。2、三份电液粉分别注入三个槽内，然后再加纯净水，使三槽液面同时至离箱盖15cm处。3、起动升降电机，使活动极板上、下升降数次，以使电阻液均匀。

三、水电阻启动柜试车：

观察起动电流是否小于1.3Ie、若是，则可以正式投入使用，否则调整电阻液体浓度，具体调整方法详见本说明书“使用和维修”部分。

四、水电阻启动柜操作说明

1、合上一、二次回路的空气开关QF1、QF2，同时电源指示灯亮。

2、极板上行，同时“复位指示”灯亮，极板自动复位，“备妥指示”灯亮，表明可以起动。

3、将旋转按钮SA指向“机旁”，按下起动按钮SB1， “起动指示”灯亮，起动完成后，转子短接，运行指示灯亮。

五、停机注意事项：无论何种原因需要停机时，按总停开关即可，切不可在主电机运行时，切断起动器电源。

订货时请提供下列资料：

1、电动机型号、额定功率、定子电压、定子电流、转子电压、转子电流；

2、电动机拖动的负载特征；

3、若有特殊要求，请与我公司协商。
