水电阻启动柜二次接线图

发布时间：2021-08-06

浏览量：0

发布人：未知

分享到

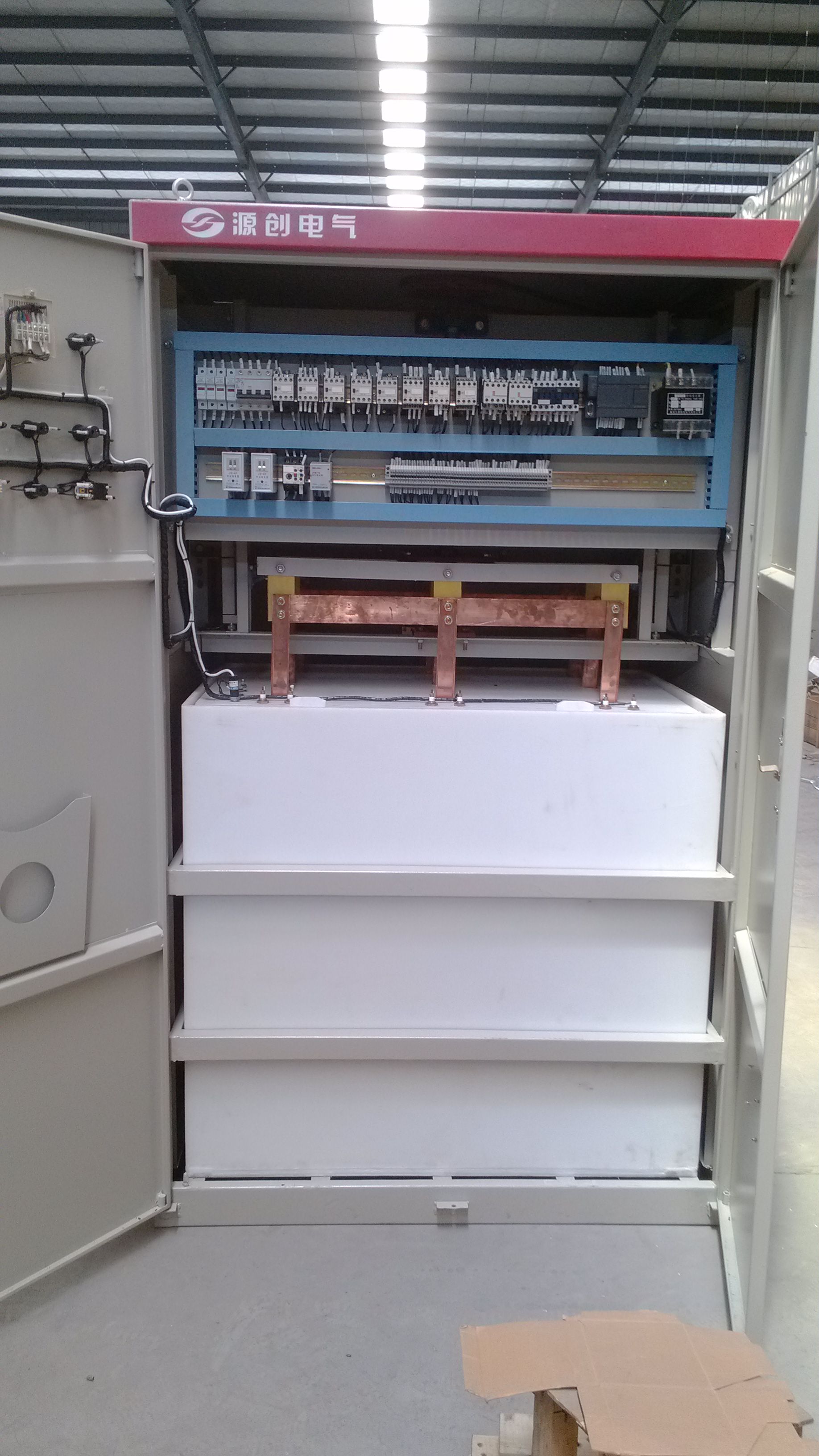

水阻柜也称水阻启动柜、水电阻软启动柜、液阻柜、液阻软启动柜等。水阻柜工作原理:YRQ系列绕线电机水阻柜液体电阻软起动器就是利用这一原理,在被控绕线式电动机的转子回路中串入特殊配制的电解液作为电阻,并通过调整电解液的浓度及改变两极板的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求,从而使电动机获得起动转矩及较小起动电流,进而平稳起动。

具体工作过程是:在主电机起动前,液体电阻自动投入;主电机起动时,动极板在一小功率伺服电机的驱动下缓慢移动,改变两极板之间的距离,使串入转子回路的液体电阻阻值变化满足上述条件,主电机转速升高。当两极板之间距离最小时,电机转速达到额定转速,将液体电阻短接,完成起动过程,转入运行状态。

襄阳源创工业控制有限公司生产制造的水阻柜/液体电阻启动柜实现了绕线式异步电动机无极调速自控运行,避免了绕线式异步电机因存在滑环、碳刷,造成运行维护工作量大、故障率高的缺点,达到了以下效果:

(1)液体电阻启动柜能以额定电流、额定转矩启动电动机,避免了绕线式异步电动机磁控电抗器、固态(晶闸管)软启动设备,启动转矩与启动电流的平方成正比,当电流降低50%时,启动转矩降低75%的影响,启动电流必须大于电机额定电流3倍以上,才能启动轻载电机这一缺点。

(2)液体电阻启动柜启动过程是电机根据本身的转速自动完成,无需人去干涉。其它启动装置一般靠时间继电器、电流继电器等间接控制;电机启动结束后,还要靠人去将启动装置退出运行(特别是高压电机),如退出时机不对,会威胁电机、机械、供电和启动设备的安全运行。

(3)当电网电压降低或负载较重,造成电机输出转矩不足时,水电阻的温度会因通过电流而升高,电阻自动降低,从而逐步提高电机电流,电机启动转矩自动增加,确保电机一次启动成功。

(4)液体电阻启动柜使电机的启动电流限制在额定电流附近,避免过大的启动电流对电机造成的各种危害。

(5)如电机出现堵转现象,电机会自动加热电解液,当电解液烧干后,电机电流会自动降为零,避免电机因长时间堵转而烧坏。

(6)电机运行过程中,遇到突加负载随着电机转速的降低,启动电阻会自动串入转子回路,达到增加转矩,减少电流,保护电机安全的目的。
