高低压开关柜基础知识详解

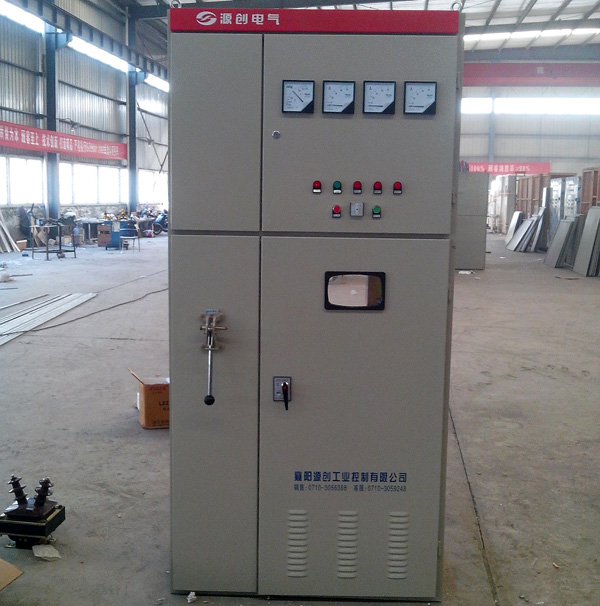

开关柜是指按一定接线方式，将一次设备、二次设备组装成的成套设备，是用来对线路、设备实施控制、保护的设备。按电压等级可分为高压开关柜和低压开关柜。高低压开关柜都是采用隔板将柜体分为各个隔室，主要分为母线室、断路器室、二次控制室、馈线室等。开关柜按功能可以分为以下几种：

1、进线柜：用来接收从电网上进来的电能，通常安装有断路器开关、CT、PT、隔离刀等元器件。

2、出线柜：也叫馈电柜、配电柜，主要用于分配电能，通常安装有断路器开关、CT、PT、隔离刀等元器件。

3、母线联络柜：用来连接两段母线的设备，在单母线分段、双母线系统中常常要用到母线联络，以满足用户不同选择不同运行方式的要求或保证故障情况下有选择的切除负荷。

4、PT柜：也称电压互感器柜，一般都是直接装设在母线上，检测母线电压和实现保护功能，为电动操作机构提供操作电源。可按照电压互感器PT、隔离刀、熔断器和避雷器等。

5、隔离柜：用来隔离两端母线用的，或隔离受电设备和供电设备用，它可以给运行人员提供一个可见的端点，方便维护和检修作业。由于隔离柜不具备分断、接通能力，所以在与其配合的断路器闭合的情况下，不能推拉隔离柜的手车。

6、电容柜：也叫补偿柜，用来改善电网的功率因数，或者说作无功补偿，主要元器件就是电容器、投切控制回路、熔断器等。电容器柜从电网断电后，需要一段时间来放电，不能直接用手触摸柜内元器件，同时断电后不能马上重新合闸，以免过电压损坏电容器，通常需要等待几分钟。

7、计量柜：主要用来计量电能用的，分为高压计量柜和低压计量柜，在允许高压计量的情况下，尽量采用高压计量。
