软启动柜安装初期接线、送电及控制方式

发布时间：2021-06-18

浏览量：0

发布人：未知

分享到

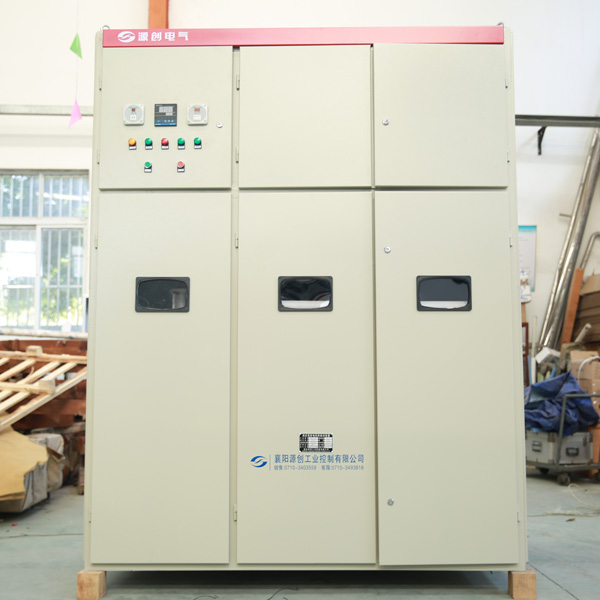

电机软启动柜主要用于各类大功率电动机启动，与传统的启动方式相比软启动设备能实现平滑启动，降低启动电流，改善电机启动时容易受到的大电流的冲击情况，也避免了对电网的污染。软启动柜以更适宜的价格、更简单的构造实现用电质量的优化，节约能源，也减少对工作环境中其它设备的伤害。但在设备安装初期，应该注意线、送电及具体控制方式。
有关接线
在电机软启动柜安装初期的接线前，要注意保证所有开关处于断开位置，按照中高压柜相关标准对软起动柜进行安装。同时连接过程中按照：主回路连接，端子R-S-T连接电源端、端子U-V-W连接电机端；控制端子连接，由用户提供AC220V/50HZ，接至低压仓用户端子的相应位置上；接地要将接地电缆接在柜体的地排，软启动柜接地应检查主回路电压和控制回路电压是否与软起动装置的电压等级匹配。
有关送电
软启动柜接线完成后，将控制电源微型断路器置于闭合位置，此时软起动面板上的LCD人机界面显示“STOP”、停止指示灯点亮、三相数显电压/电流表分别被点亮。将上端主电源断路器置于闭合位置，此时软起动面板上的带电显示器发光二极管被点亮，数显电压表显示三相主电源电压。在待机情况下，浏览软起动装置内部设置参数，确保参数设置与实际负载相匹配。
有关控制方式
软启动柜设备起动控制分为软起、直起两种方式，将“软起/直起”钥匙开关选择“软起”位置，按起动按钮，电机即开始起动。电机起动过程及运行过程中的电流可以通过设备上的三相数显电流表进行观察，启动完成后会自动切换至旁路运行状态，装置上的运行指示灯被点亮。

襄阳源创电气有着15年丰富的电气经验，生产一体化液体电阻起动器，低压固态软起动器，高压笼型电机软起动装置，高压固态软起动装置，静止式进相器，变负载进相器，高压无功功率补偿装置，低压动态无功补偿装置，高压动态无功补偿装置，为用户提供售后服务，品质保障，请广大客户在选购时请认准襄阳源创电气！联系电话：张经理13507271573
