3KV,6KV,10KV高压固态软启动柜的整柜结构组成

发布时间：2021-06-16

浏览量：0

发布人：未知

分享到

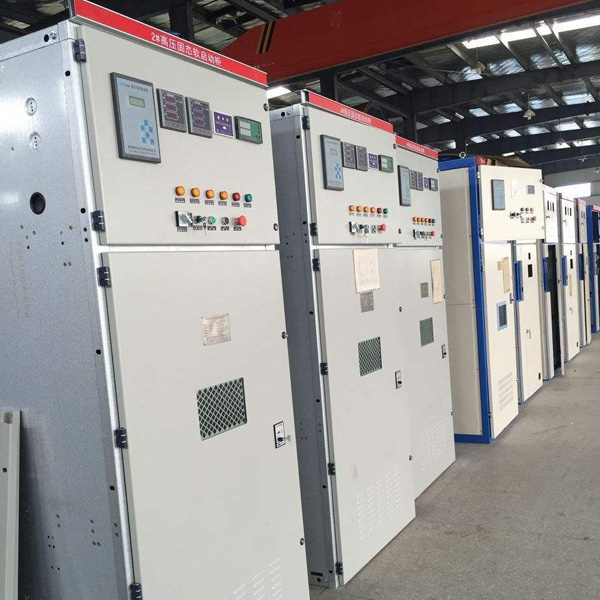

3KV,6KV,10KV 高压固态软启动柜的整柜结构组成

高压固态软启动柜产品的高低压部分应完全隔离。它主要由箱体，电压传感器，电流传感器，高压晶闸管，RC保护，过压保护，触发，真空接触器等组成。

高压固态软启动柜组合结构：

1、认真考虑高压软起动整体结构，满足控制柜设计及各种要求，确保适用于各种用途及工作环境。

2、它的结构符合高压开关和控制装置的一般技术要求，机柜采用密封处理，减少了内部污染，布局合理。数字触发系统与低电压控制和高电压部件通过光纤连接。易于维修，各相位模块可快速独立更换，高低压部位完全隔离，安全可靠。

3、高压固态软启动柜整体结构分为保温三部分。

高电压线路由高压晶闸管模块、阀体保护装置、真空开关装置等组成，可控触发装置和信号采集装置分别由触发、采集和保护三部分组成，系统控制和人机交互装置分别由控制和显示两部分组成。三种材料互相绝缘，达到高、低可靠隔离。

4、整机各部件均可充电，箱体内有充足的充电空间。箱体进入电动机电缆不同位置应适当弯曲。

5、为确保高压软启动的可靠性，箱内各控制单元的地线与箱底铜排接地。

6、车架特点：采用优质冷轧钢板，全数控加工，弯后焊接，机械强度高，便于运输，车架保护性可达ip4x。

低电压部分主要包括主控，信号采集与保护，显示等。

高压固态软启动柜启动的结构：

1、高压晶闸管，每个晶闸管有相同的并联安装参数。可控硅的数量取决于电网峰值电压要求。过压网由RC网构成，电压均衡单元由电压分配网络构成，可用于晶闸管保护。

2、触发方式采用强触发脉冲电路，保证触发的一致性和可靠性，可靠地隔离高低压。

3、负接点：三相负接点起动后，自动吸气，电机连接。

4、采集部分：主电路电压，电流信号由电压传感器，电流传感器，避雷器，零序检测控制器等组成。本系统以单片机为核心，采用LCD中文人机界面，实现了LCD的控制。
