高稳定性高压笼型水电阻起动器综合性能介绍：

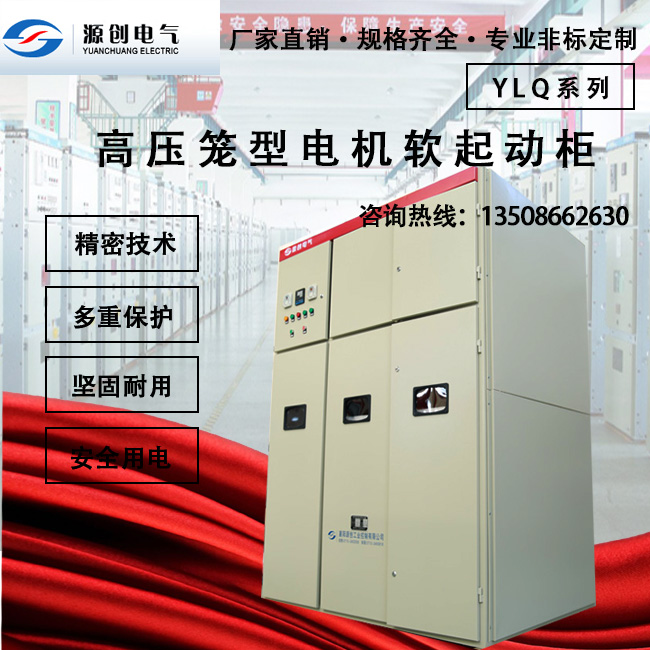

襄阳源创工业控制有限公司（13508662630张工）生产的热销产品--YLQ系列高压笼型电机软起动装置的原理是在高压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种水电阻，在完成起动的过程中，水电阻阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电动机定子上的端电压逐步升高，当电动机的转速接近额定转速时，水电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动。
一、安全性。
1、保护功能：设有液位显示、液温显示、起动超时、综合报警等功能；同运行开关柜相配合，具有可靠的联锁装置，并设有过流、速断、过电压、差动、零序、欠压等保护。
2、保障措施：水电阻箱严格按照国家标准进行出厂检测和严格的接地及避雷保护措施。
3、主机起动结束后，极板自动复位，装置处于零电位和待机状态，为下次起动作好充分准备。
4、无谐波污染：本装置的使用不会产生高次谐波，免除对电网的污染。
二、操作简单，方便维护。
由于本系统主起动设备对工况及电网的环境要求不高，运行成本低；系统自身集成控制发出联机信号，一般技术人员进行短期培训即可自行操作维护；液态电阻的可塑性强，稳定性好，主要配液原料来源方便，维护费用相当低。
总之，从技术性、经济性、可靠性三个方面评价，本装置是高压大功率电动机软起的理想选择。
三、技术指标。
1、起动电流：IqIe 指堵转电流在6Ie以上的电机，若堵转电流为5Ie的电机，则Iq2.5Ie；起动电流等技术参数不受环境变化的影响而产生明显波动。
2、起动时间调节范围：15-99S可调。
3、母线压降：＜8％;并在电网允许情况下最大限度地减小起动时的电网压降，稳定电网质量。
4、起动转矩大，不受电网质量影响，起动成功率100％。
5、热容量大，连续起动次数为34次，提高设备利用率。
6、起动温升低，单次起动电解液温升＜10/次左右。
四、使用环境条件：
1、环境温度：0--45；
3、海拔高度不大于1500m；
4、地面倾斜度不大于50；
5、 安装地点无易燃易爆危险、化学腐蚀及剧烈震动。
五、设备组成部分介绍：
1、装置由柜体部分、传动部分、液阻部分、控制部分组成。
2、柜体部分为框架式组合结构，表面采用喷塑处理。
3、传动部分采用伺服电机对极板进行控制。
4、液阻部分采用高分子聚合材料制作而成，耐压，耐腐蚀、耐磨损、耐高温，使用寿命长。
4、控制部分采用PLC可编程控制器对相关信号及动作进行控制。
