YHGQ高压固态软启动柜一拖一方案及生产原理图

发布时间：2021-05-06

浏览量：0

发布人：未知

分享到

YHGQ 高压固态软起动柜的工作原理：

YHGQ高压固态软起动柜是用来起动3000V,6000V,10000V中高压交流异步或同步电机的软起动设备，它是在高压电机定子绕组与电源之间接入三相反并联晶闸管组件及电子控制设备，当电机起动时，按一定的规律（如恒流或电压斜坡）控制晶闸管的导通角，并连续改变电机定子绕组的输入电压直至全压，起动完毕后，旁路接触器吸合。

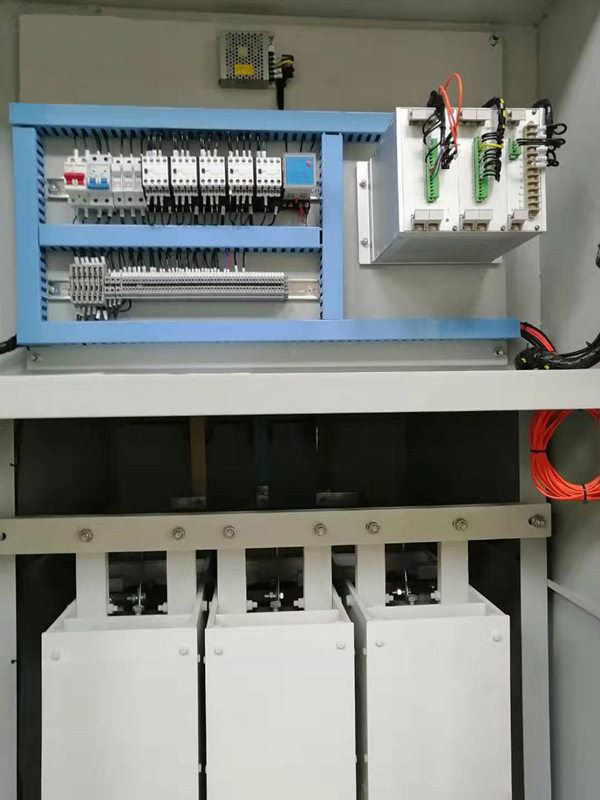

高压固态软启动柜

YHGQ高压固态软起动柜的适用范围：

软起动装置适用于额定电压3-15KV的大中型交流鼠笼式异步、同步电动机的软起动和停止的控制与保护。YHGQ高压固态软起动柜广泛应用于大型钢铁、石油、化工、铝业、消防、矿山、污水处理、水利、电力、环保等多个工业领域，能很好地与电动机拖动设备（如：压缩机、水泵、风机、皮带机、粉碎机、搅拌机等设备配套使用。

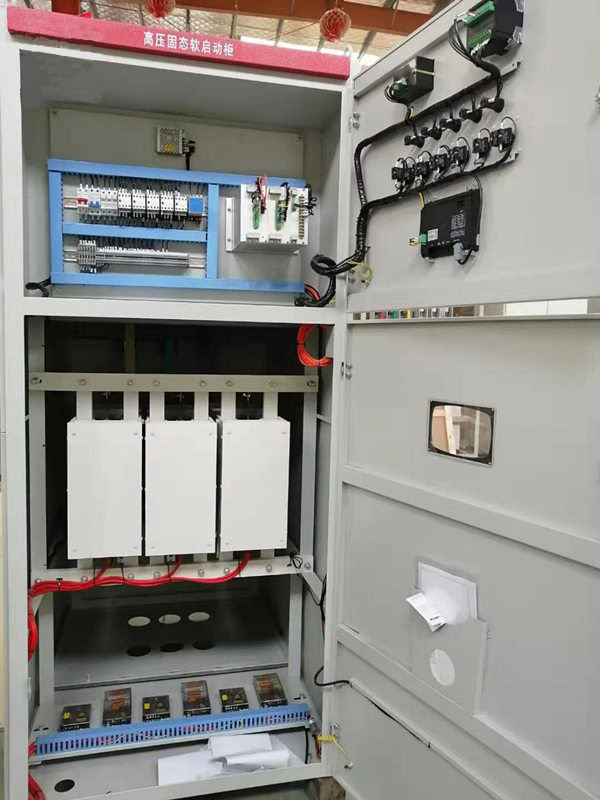

高压固态软启动柜细节图

高压固态软启动柜拖动方式：

高压固态软启动柜可以一拖一，即一台软启动拖动一台电机，也是比较常用的，也是对软起动和电机都比较可靠的一种方案，也可以实现一拖二，一台软启动拖动二台电机，在两台不同时运行的情况下可使用，更可以一拖三，一台软起动拖动三台电机，不过这种一拖三方案建议不使用，切换柜太多，后期维护检修也比较麻烦，影响生产，现在生产厂家对普遍使用的一拖一方案做介绍，一台软起动实现一台电动机的软起动方式；

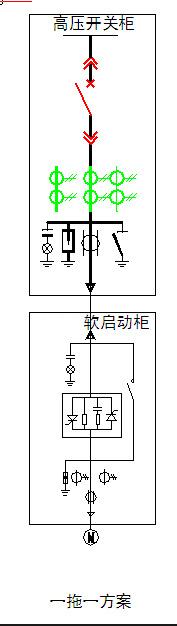

一拖一一次方案图：

高压软启动柜，电机软启动柜，软启动柜厂家，高压固态软启动柜，高压固态软启动柜报价由襄阳源创工业控制有限公司（13508662630张工）提供！襄阳源创工业控制有限公司，位于襄阳市樊城区春园西路贾洼工业园，是一家专业从事电动机软起动、补偿调速装置、高低压（成套）开关柜及机电一体化成套设备，工业电气自动化控制系统产品的科研、开发、生产、销售为一体的科技型企业。产品在ISO9001质量管理体系的保证下，广泛应用于冶金、矿山、水泥、建材、石油、化工、采矿、轻工、制药、市政工程、电力和国防等国民经济的各个领域。
