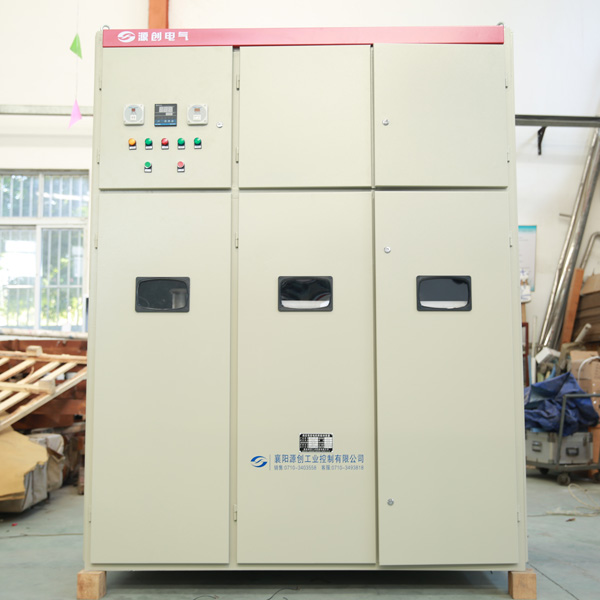

高压笼型电机液体电阻起动柜适用于三相交流3KV、6KV、10KV大中型高压鼠笼交流异步电动机或同步电动机的降压软起动。该产品可广泛应用化工、化肥、冶金、造纸、制药、建材、矿山等行业的鼠笼式电机的起动。
笼型电机液体电阻起动器是在高低压鼠笼式（同步）电机的定子回路中串入起分压和限流作用的特种液体电阻，在完成起动过程中，液体电阻值在设定的时间内自动实现由大到小的无级变化，从而使加在电机定子上的电压逐步升高，当电动机的转速接近额定转速时，液体电阻自动切除，投入全压运行，从而实现电动机的低电流平稳软起动本设备的优点在于使用时对电网的冲击小，不产生任何谐波，对电网及其它设备没有任何电气污染，起动成功率高，是替代电抗、自耦降压起动的理想设备。
高压液态软启动柜的调试使用说明
1、起动柜安装完毕然后起动柜要与高压柜和配套设备进行控制连锁，起动柜伺服电机配置380V电源需要引至三相四线电源，高压柜用电为200W电源线用4*2.5mm2的铜心电线引入端子排，控制连锁线为1.5 mm2起动柜要和配套设备（如发阀门，油站等）连锁后起动柜备妥信号还要和高压开关柜连锁，起动柜备妥后高压柜才可投入起动。起动柜故障信号要送入高压开关柜。起动柜故障信号有超程保护、超温保护，当超过行程时间和液体超过75度时报警输出，高压柜停机。
2、连锁线连接完毕合上空气断路器QF1，接通控制电源，先把控制面板的转换开关调为实验位置，起动绿色按钮先看伺服电机正反方向绿色按钮伺服电机带动传动机构极板下行为正转，按下起动按钮时极板下行真空接触器吸合，当极板走到底端真空接触器施放，极板复位。
3、接收到启动信号后，液阻柜动极板向下运行，到达极板行程终点，向高压柜发送合闸命令；
4、接收到高压柜发送的合闸完毕信号后，延时3~5秒，释放真空接触器KM1、KM2，液阻切除，启动完毕。动极板自动复位，等待下一次起动命令。

高压液态软启动柜的维护说明
1、液体电阻起动装置适用于不频繁启动场所，允许电动机连续三次起动，起动间隔120秒。
2、起动前应检查电阻起动装置有无异常，如漏液等，如果漏液应立即断电停止运行。
3、各水箱中的电解液浓度必须一致，并达到规定的液位，保持三相电阻一致。（电阻由厂家专业人员配置）
4、电机试启动，若启动电流约为额定电流的1.5~3.5倍左右，先要不带高压电源模拟空试，一切动作正常则调试完毕。启动器可以投入使用。
5、本设备启动时带有高压，必须将柜体良好接地。一次带电*露部位距地应≥125mm，启动过程中严禁打开柜门。
6、定期检测对地绝缘电阻。
