星三角降压启动， 就 是以改变电动机绕组接法，来达到降dao压启动的目的。启动时，由主接触器将电 源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。绕组就变成了三角形接法。电动机全压运转。整个启动过程由时间继电器来指挥完成。星点接触器和运转接触器必须实行连锁。如图所示km2为主接触器km1为星点接触器，km3为运转接触器。kt为时间继电器。

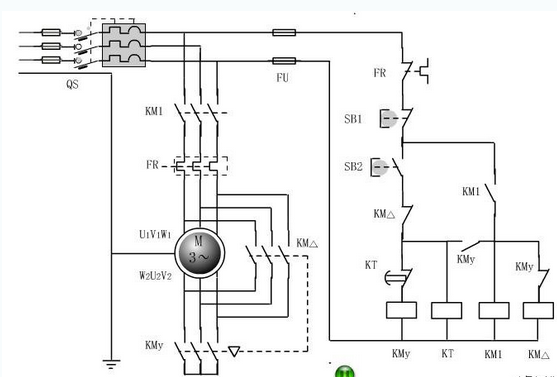

星三角降压启动电图路图解
如上图所示是用按钮和接触器控制的星三角降压启动的 控制电路。该线路 使用了三个接触器、一个热继电器和三个按钮。接触器KM作引入电源用，接触器KMy和KM△分别作星形启动用和三角形运行用，SB1是启动按钮，SB2是星~三角转换按钮，SB3是停止按钮，熔断器FU1作为主电路的短路保护，熔断器FU2作为控制电路的短路保护，FR作过载保护。
软起动技术有着多种启动方式,我们常见的电动机起动方式有:全压直接启动，自耦减压起动、y-δ星三角起动、软起动器、变频器。这几种起动控制方式中，星三角起动，自藕减压起动因其成本低，维护相对软起动和变频控制容易，目前在实际运用中还占有很大的比重。但因其采用分立电气元件组装，控制线路接点较多，在其运行中，故障率相对还是比较高。

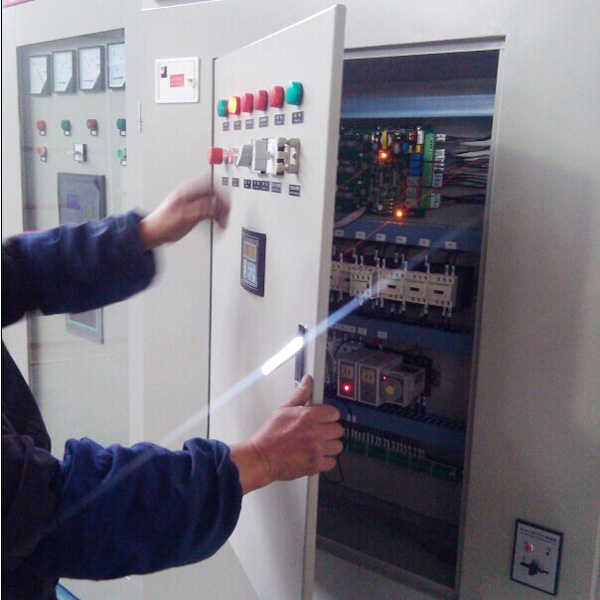

高压固态软启动柜,一体化高压固态软起动装置可以以多种起动方式进行起动，针对不同的电机不同的负载，采用不同的起动方式，可以很好的降低电机的起动电流，减少对电网和电机自身的冲击，同时可以延长寿命，减少故障率和停机时间,当电机达到全速运行后，电机是流降到正常全速运行的电流值，高压软启动柜有一个旁路输出继电器，从而使旁路高压真空接触器闭合，使电机电流经旁路接触器，防止 导通所产生的压降引起的热损耗，大的提高了电机和负载的工作效率，保证在使用过程中安全可靠；是目前降压和起动更为合理、更为先进的起动方式。
订货须知：
用户可以结合实际情况选择相应的启动方式,从而灵活的对电机进行启动, 避免了传统启动技术的固定性。为使您获得更佳使用效果，请您在订货时提供配用电机的型号、功率、定子电压、电流、转子电压、电流数据和带动负载的类型及电机实际负载等情况。
襄阳源创工业控制有限公司位于美丽的古城襄阳市，这里环境优美交通便利。襄阳源创工业控制有限公司是一家专业从事电动机软起动、补偿调速装置、高低压（成套）开关柜及机电一体化成套设备，工业电气自动化控制系统产品的科研、开发、生产、销售为一体的科技型企业。主要产品有：高低压软启动柜，静止式进相器，变负载进相器，高低压电容补偿柜，高压固态软启动柜等，产品在ISO9001质量管理体系的保证下，广泛应用于冶金、矿山、水泥、建材、石油、化工、轻工、制药、市政工程、电力和国防军工等国民经济的各个领域。咨询热线：
13508662630张工，微信同号！
