高压电机水电阻启动柜的结构组成及工作原理图

发布时间：2020-11-13

浏览量：0

发布人：未知

分享到

高压电机水电阻启动柜,高压液阻启动柜，高压水阻柜是近年来运用非常广泛的型电机起动设备，也是目前较为理想的电机起动设备。液体电阻，就是在电机定子回路（笼型电机）或转子回路（对绕线电机）中串入一特制可控液态电阻，电机在起动过程中液态电阻的动、定极板之间的距离按预定设置自动改变，阻值呈无级平滑减小，直至阻值接近为零，起动结束后，液阻自动切除，电动机投入正常运行，可以连续起动3-5次。

高压电机水电阻启动柜主要结构组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从500KW-30000KW，与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，至低可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来使用较为广泛。

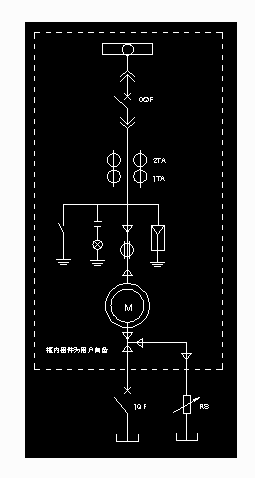

高压电机水电阻启动柜的工作原理图，如下图所示：

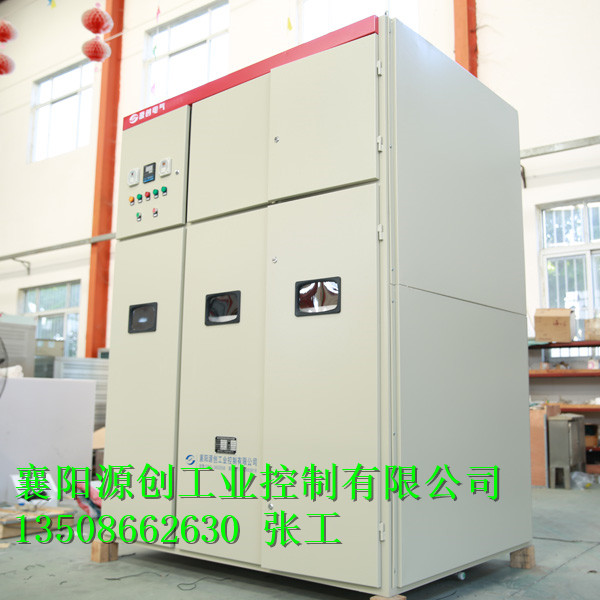

高压电机水电阻启动柜,高压液阻启动柜,高压水阻柜生产厂家襄阳源创工业控制有限公司一家专业研发，生产，销售，服务和培训于一体的高低压成套电气设备公司，可以根据各位客户需求，特殊定制符合您使用的柜体。感谢各位新老客户对我们工作的支持和对高低压成套电气设备质量，服务，售后的信赖！襄阳源创会一如既往的为您提供性价比高的产品来为您的事业保驾护航！选择襄阳源创，后顾无忧,咨询热线:13508662630张工微信同号！
