绕线电机水阻柜,绕线电机起动柜厂家哪家好？

发布时间：2020-11-07

浏览量：0

发布人：未知

分享到

电机水阻柜，电机起动柜，液体电阻启动柜，液阻柜是为了改善大中型绕线式交流异步电动机的起动性能而研制的新型起动器，是襄阳源创工业控制有限公司的主导产品，因其优良的作业性能，被广泛运用于水泥、建材、矿业等各个行业球磨机、轧钢机、粉磨机等等行业，深受广大用户的好评。

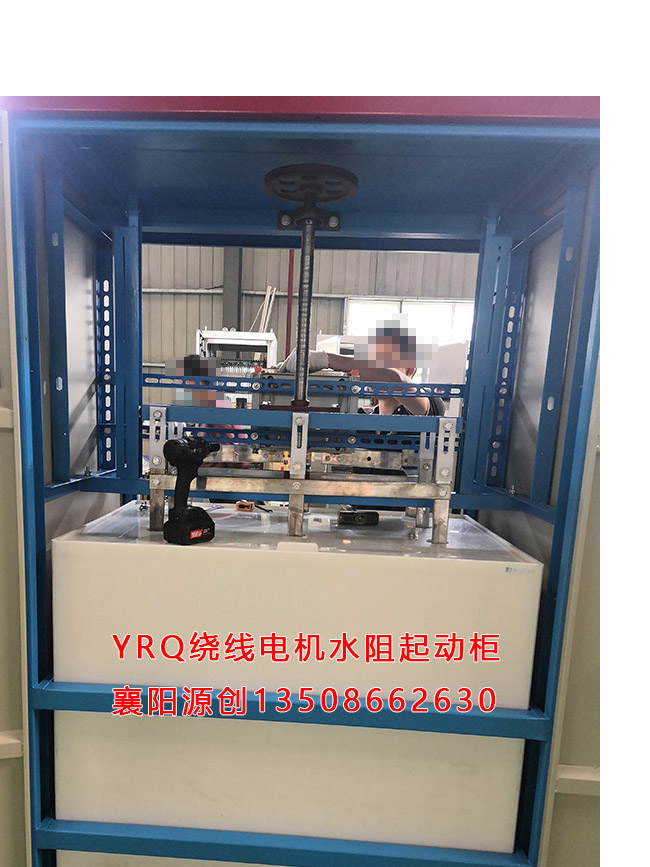

绕线式电机水阻柜主要由以下几个部分组成：水箱、极板（分动极板及静极板）、传动机构、限位机构（行程开关）及相关电器元件，如继电器（或PLC）、时间继电器、接触器、按钮、指示灯等状置构成，主要适用于400V、3KV、6KV、10KV各个电压等级，功率范围从90KW-10000KW绕线式交流异步电动机的重载平滑软起动,与频敏电阻、变频器、电抗器等其它起动方式相比，具有起动功率因数高（因是阻性负载）、造价低、维护简单等特点，*可将电机启动电流限制在额定电流的1.3倍，有效减小电机启动对电网的冲击，因而在近年来广泛受到用户的亲赖。

绕线式电机水阻柜工作原理

工作原理:在绕线电动机的转子回路中串入特制的电解液作为电阻，并通过调整电解液的浓度及改变两极板间的距离使串入电阻阻值在起动过程中始终满足电机机械特性对串入电阻值的要求，从而使电动机在获得*起动转矩及最小起动电流的情况下均匀升速，平稳起动。起动结束，电气开关短接转子回路。

运行原理：电机开关柜合闸的同时，水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在水阻柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如水阻柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。

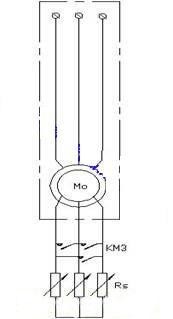

绕线式电机水阻柜接线图

绕线电机水阻柜,绕线电机起动柜厂家哪家好？襄阳源创工业控制有限公司位于素有电气之乡之称的湖北襄阳，是一家专业从事电动机软起动、补偿调速装置、高低压（成套）开关柜及机电一体化成套设备，工业电气自动化控制系统产品的科研、开发、生产、销售为一体的科技型企业。产品在ISO9001质量管理体系的保证下，广泛应用于冶金、矿山、水泥、建材、石油、化工、采矿、轻工、制药、市政工程、电力和国防军工等国民经济的各个领域,电机水阻柜，电机起动柜，液体电阻启动柜，液阻柜咨询热线：13508662630张工。
