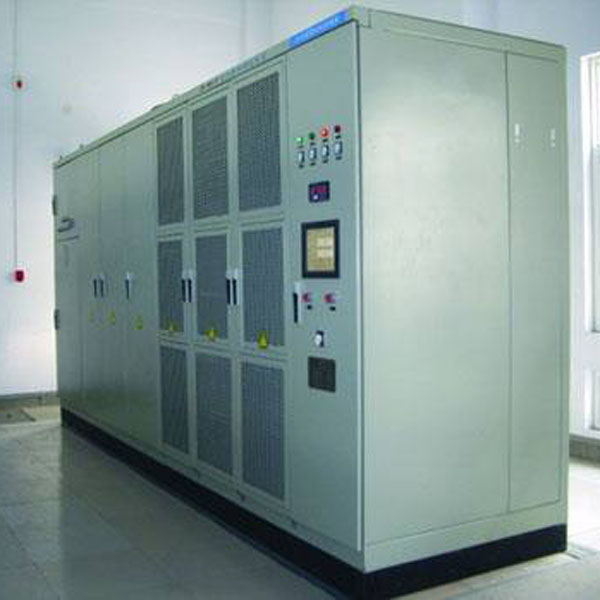

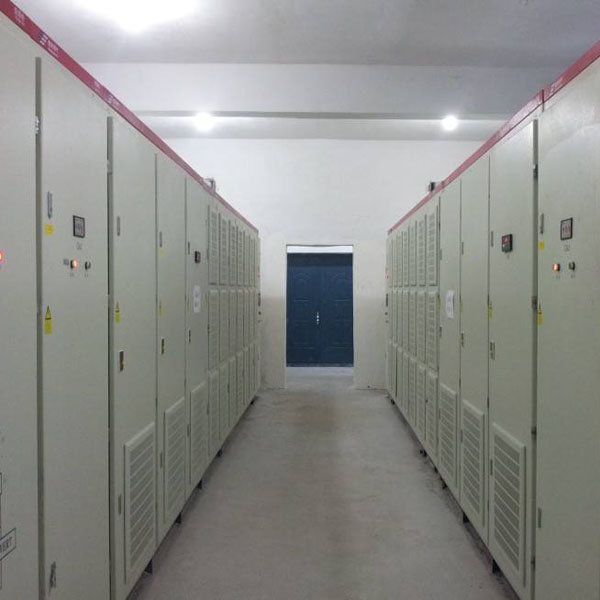

一、概述
YBP 变频器的功率单元为模块化设计，可以从机架上抽出，移动和更换，所有功率单元是完全一致的，如果某一单元由于故障而不能正常 工作，可以在允许设备退出的时间用备用单元将其替换。即：在变频停机 高压切断的情况下，拔掉故障单元的四根光纤；用扳手卸下故障单元的R、S、T、U、V五根连线，拆下故障单元与轨道的固定螺丝，将故障单元轻轻拿下，按拆卸相反的顺序将备用单元装上并接好即可。更换一个单元的时间只需5分钟，更换单元不须专用工具。 逆变器侧采用高 开关频率的IGBT器件，保证良好的输出波形。
输入侧的隔离 变压器能保护 电机不受共模电压的影响。
整个变频系统采用强迫风冷，冷却系统可靠，平均无故障时间≧变频装置本身，每一套 冷却装置方便，满足变频装置的安全可靠地运行。



二、保护
变压器进线 接线端子足够大，便于与进线 电缆连接。 变压器柜内高压引线导体能满足发热的允许值（＜65℃）
变压器在各分接头位置时，能承受线端突发短路的动，热稳定而不产生任何损伤，变形及紧固件松动。每个功率单元带两相输入熔断器保护。
变频装置还具有以下保护功能：
过电压保护：检测每个功率模块的直流母压，如果超过额定电压的115%，则变频器保护。
过电流保护：电机额定电流的150%，立即保护。
欠电压保护：检测每个功率模块的直流母线电压，如果低于设定的数值，则变频器保护。此保护实际上包括了对 电网电压负向波动的保护。
缺相保护：缺相保护设置在每个功率模块上。当变频输入侧掉相或功率模块的保险熔芯熔化时，会发出信号并保护。
过载保护：电机额定电流的120%，每10分钟允许1分钟，超过则保护。此保护实际上包括对电网电压正向波动的保护。
过热保护：包括两重保护：在 变频调速系统柜体内设置温度检测，当环境温度超过预先设置值时，发信号，另外在主要的发热元件，即整流变压器和电力电子功率器件上放置温度检测，一旦超过极限温度（变压器130℃、功率器件80℃），则保护。
光纤故障保护：当 控制器与功率模块之间的连接光纤出现故障时，会发出报警信号并保护。
以上保障，均在中文用户界面上指定故障确切位置，便于用户采取对应措施。




三、工作 原理及特点：
YBP 高压变频调速系统采用直接“高-高“变换形式，为单元串联多平石拓扑结构，主体结构由多组功率模块串联而成，从而由各组 低压叠加而产生需要的高压输出，它对电网 谐波污染小，输入谐波畸变小于3%，直接满足IEEE519-1992的 谐波抑制标准，输入 功率因数高，不必采用输入 谐波滤波器和功率因数 补偿装置，输出波形质量好，输出电压谐波畸变小于2%，不存在谐波引起的电机附加发热和转矩脉动，噪音，输出dv/dt,共模电压等问题，不必加输出 滤波器，就可以使用普通的 异步电机，变频装置 10KV装置，每个系统共有24个功率单元，每8个功率单元串连构成一相。
功率单元：
每个功率单元分别由输入变压器的一组副边供电，功率单元之间及变压器二次绕组之间相互绝缘，二次绕组采用星形折边接法，实现多重化，以达到降低输入谐波电流的目的。每个功率单元结构上完全一致，可以互换。
