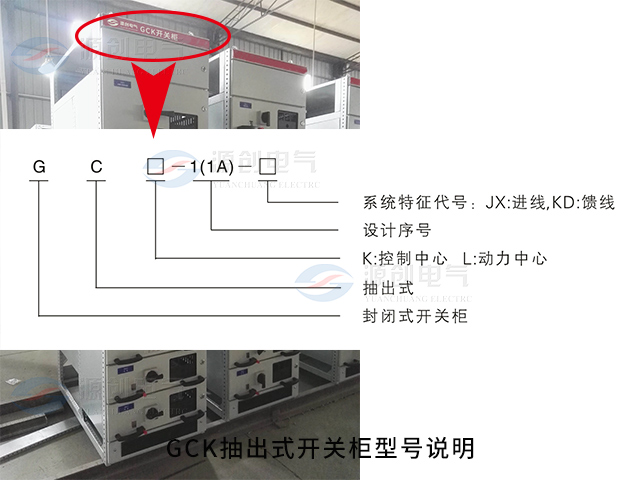

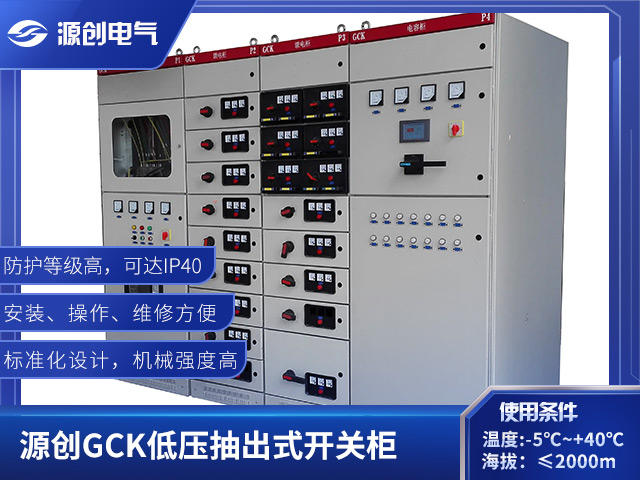

·柜体由薄钢板冲压成形，采用以20mm为模数的标准化设计，结构零件通用性强，机械强度高。

·柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。

·按开关柜使用特征可分为受电柜、母线联络柜、馈电柜、电动机控制柜、电源切换柜、功率因数补偿柜。柜体结构零件的表面保护层有镀锌或静电粉末喷涂二种，色泽美观质量可靠。

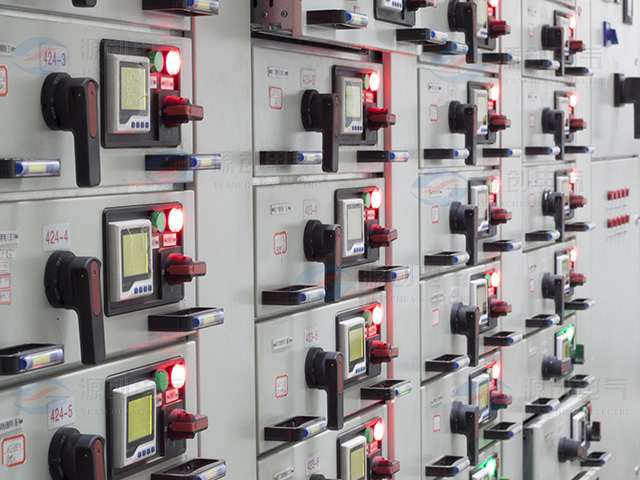

·机械联锁：MCC柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全，联锁机构带有解锁装置，操作电工必要时可藉解锁装置在通电情况下开启室门，检视抽屉内部。

·受电开关、联络开关及MCC柜的抽屉都具有三个位置：接通位置、试验位置及断开位置。

·开关柜的顶部根据受电或联络需要可装母线桥，母线桥离柜顶高度及母线桥的长度可根据用户需要由制造厂设计配套供应。

柜体外形尺寸如下表所示：

单位( mm)

	高(H)	宽(D)	深(W)
受电柜及母线联络柜	2200	600、800、1000、1200	800、1000
馈电柜	2200	600、800	800、1000
电动机控制柜(MCC柜)	2200	600、800	800、1000
功率因数补偿柜	2200	600. 800. 1000	800、1000

主电踣额定电压(V)		交流380( 660)
辅助电路额定电压(V)		交流220、380；直流110、220
额定频率( Hz)		50
额定绝缘电压(V)		660
额定电流(A)	水平母线	≤2500
	垂直母线( mcc)	630
母线额定短时耐受电流( KA/1s)		30、50
母线额定峰值耐受电流( KA/0.1s)		63、110
工频试验电压( V/1min)	主电路	2500
	辅助电路	1760
母线	三相四线制	A.B.C.PEN
防护等级		IP40

IEC439-1 低压成套开关设备和控制设备

NEMAIC2-322低压成套开关设备和控制设备

GB7251 低压成套开关设备

ZBK36001 低压抽出式成套开关设备

订货时用户应提供：

·产品的全型号包括主电路方案号和辅助电路方案号；

·主电路系统平面布置图；

·辅助电路电气原理图，如用户未提要求，将按企业标准接线；

·开关柜内主要电气元件的型号、规格及数量；

·开关柜使用在特殊环境条件时，应在订货时详细说明；

·其它要求。
