结构特点

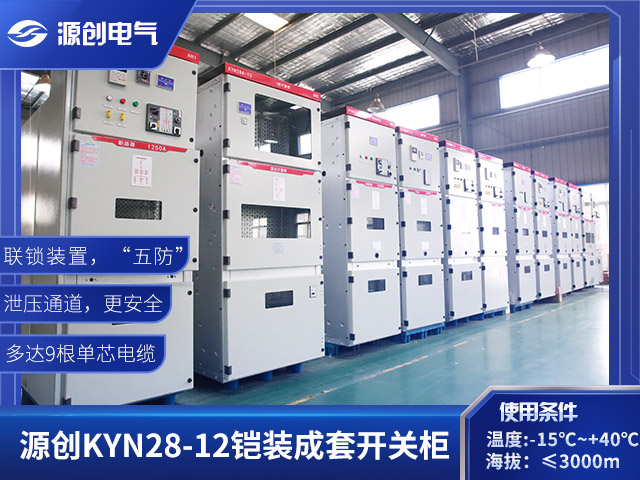

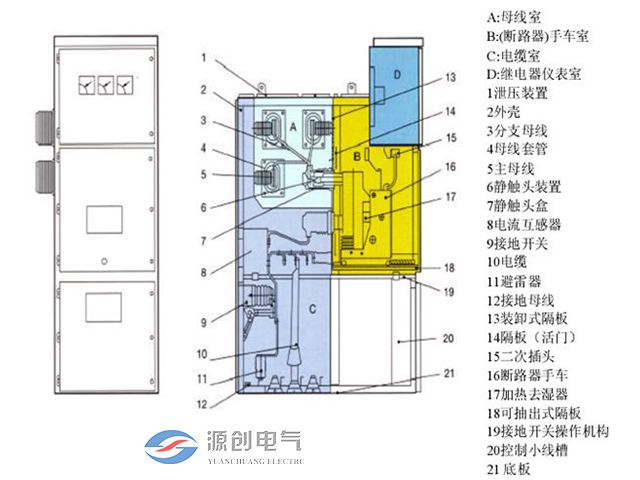

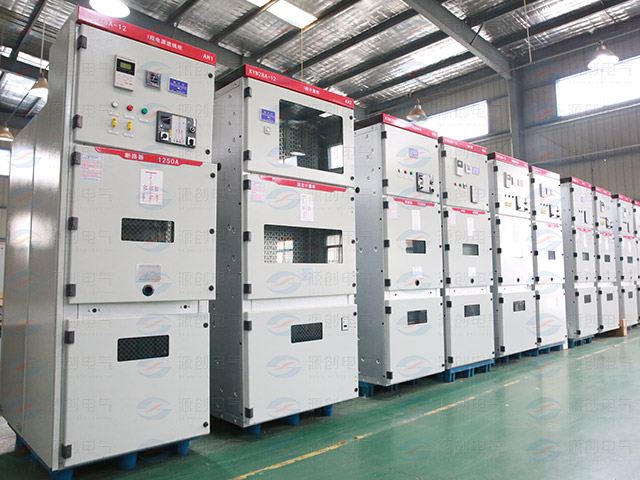

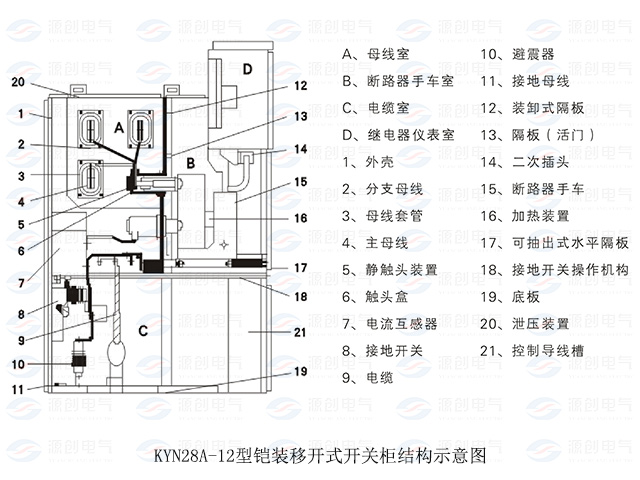

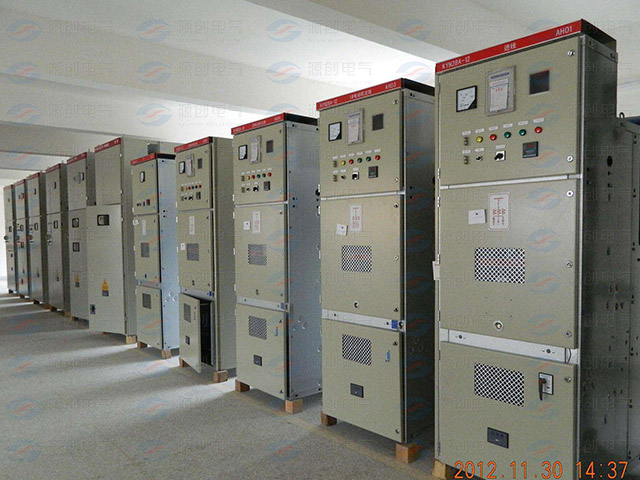

·开关设备结构见右图。

·完全金属铠装，组装式结构，组合方案广。

·柜体选用进口的敷铝锌薄钢板，经CNC机床加工，采用先进的多重折边工艺，用拉铆螺母、高强度螺栓联接，且精度高、抗腐蚀、重量轻、强度高、零件通用性强。

·可配装国产的ZN63A-12系列或进口VD4系列真空断路器，适用性广、可靠性高、实现长年免维护。

·手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。

·各类手车按模数积木式变化，保证同规格车可自由互换，不同规格车绝对不能进入。

·由专用运载车运送手车，操作轻便、灵活。

·电缆室可安装多达9根单芯电缆。

·高可靠的联锁装置，完全满足“五防”要求。

·各高压室均有泄压通道，确保人身安全。

·面门装有观察窗，可观察室内元件工作状态。

高度B		2300（2200）( mm)
高度A	分支小母线额定电流达到1250A，热稳定电流40kA	800( mm)
	分支小母线额定电流1600A以上	1000(mm)
高度C	电缆进出线	1500( mm)
	架空进出线	1660( mm)

项目			单位	数据
额定电压			kV	3.6、7.2、12
额定频率			Hz	50
断路器额定电流			A	630、1250、1600、2000、2500、3150
开关设备额定电流			A	630、1250、1600、2000、2500、3150
额定短时耐受电流(4s)			kA	16、20、25、31.5、40
额定峰值耐受电流（峰值）			kA	40、50、63、80、100
额定短路开断电流			kA	16、20、25、31.5、40
额定短路关合电流（峰值）			kA	40、50、63、80、100
额定绝缘水平	1min频耐受电压	极间、极对地间	kV	24、32、42
		断口间	kV	24、32、48
	雷电冲击耐受电压（峰值）	极间、极对地间	kV	40、60、75
		断口间	kV	46、70、85
防护等级	外光为IP4X、隔空间、断路器室门打开时为IP2X

GB3906（3-35kV交流金属封闭开关设各）。GB/T11022（高压开关设备和控制设备标准的共用技术要求），IEC60298（额定电压lkV以上50kV及以下交流金属封闭开关设备和控制设备），DL/T404（户内交流高压开关柜订货技术条件）。
